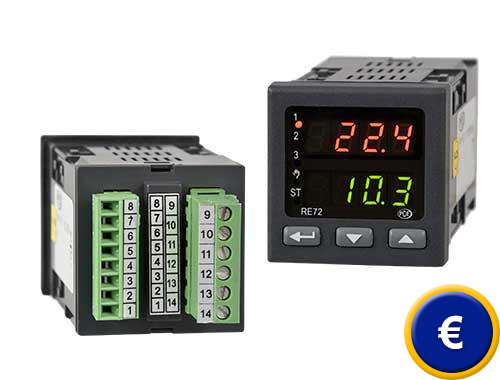

Regolatore digitale PCE-RE72
regolatore universale PID per segnali di temperatura o processi / con auto ottimizzazione / due uscite / funzione di accensione leggera / due display LED

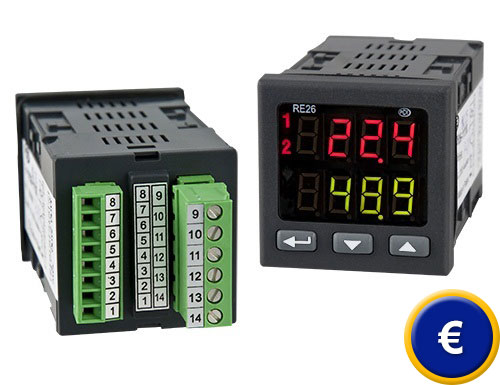

Il regolatore digitale PCE-RE 26 / 72 è un regolatore PID compatto che ha un ampio ambito d'uso. Nell'entrata, il regolatore digitale PCE-RE26/72 processa secondo il modello i segnali di processo 0/4-20 mA e 0-5/10 V o sensori di resistenza e termoelementi. Per equiparare la grandezza di regolazione alla grandezza di misurazione, può selezionare differenti modalità di operazione. Oltre alla regolazione semplice "On/Off" con funzione di isteresi, il regolatore digitale PCE-RE26/72 le offre differenti combinazioni della regolazione PID. La regolazione si può ottimizzare automaticamente mediante la connessione addizionale della funzione Fuzzy Logic nel regolatore PCE RE 26, o la funzione SMART PID nel regolatore PCE RE 72. Può anche evitare un cambio della grandezza di funzione di accensione leggera che evita un cambio brusco, mentre nella modalità manuale è possibile controllare manualmente la regolazione del processo. Il regolatore digitale PCE-RE72, può anche essere equipaggiato con una entrata digitale e uscite analogiche di regolazione. Il regolatore digitale dispone anche di una interfaccia RS485. Il display di valore attuale della misurazione e del valore di consegna si realizza attraverso due LED di 4 cifre. Il regolatore digitale si regola attraverso tre tasti nella parte frontale. È possibile anche determinare automaticamente i parametri di processo ottimale del regolatore digitale. Il tipo di protezione IP 65 (solo parte frontale del regolatore digitale) permette l'uso di questo strumento in ambienti industriali difficili.Nel seguente link troverà una visione generale di altri regolatori digitali per differenti applicazioni. Se ha qualche domanda sul regolatore digitale si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su questi regolatori digitali e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

- Due LED di 4 cifre
- Due uscite relè
- Protezione parte frontale IP 65
- Entrata per sensori di temperatura

- Integra auto ottimizzazione
- Funzione accensione leggera e modalità
  manuale
- Connessioni su terminale a vite
- Entrata per segnali standard

Specifiche tecniche

Entrate

PT100, PT1000 o
termoelementos tipo
J, T, K, S, R, B, E, N, L

Tempo di misurazione

0,2 s

Precisione

Segnali di processo: 0,2% + 1 digit
PT100/1000: 0,2 %
Termoelementi: 0,3 % (0,5 % B, R, S)

Uscite
PCE-RE72-1/2/3/4

2 x relè di regolazione, contatto chiuso 2 A / 230 V

PCE-RE72-1/2/5/6

relè di allarme, contatto chiuso 1 A / 230 V

PCE-RE72-5/6/7/8

2 x uscite continue di regolazione
0/4 ... 20 mA

Interfaccia digitale

interfaccia RS-485, modbus RTU

alimentazione del sensore

24 V DC ± 5%, max. 30 mA

Modalità di controllo

P, PD, PI, PID, regolazione ON/OFF con isteresi

Display

due display LED di 4 cifre

Temperatura ambientale

Funzionamento: 0 ... +50 ºC
Inattivo: -20 ... +70 ºC

Uscite

2 x relè, contatto chiuso
2 A / 230 V

Umidità dell'aria

< 85 % H.r. (senza condensazione)

Dimensioni

48 x 48 x 93 mm

Dimensioni per installazione su pannello

45 x 45 mm

Tensione di alimentazione
PCE-RE72-1/3/5/7
PCE-RE72-2/4/6/8

85 ... 253 V AC/DC
20 ... 40 V DC

Potenza assorbita

< 8 VA

Tipo di protezione

Parte frontale: IP 65
Parte posteriore: IP 20

Peso

ca. 200 g

Montaggio

clip di montaggio con viti,
connessione mediante staffe

Normative

EN 61010-1 CAT III

Il regolatore digitale si usa per la regolazione e il controllo delle temperature. Grazie all'entrata universalee, il regolatore digitale può essere collegato direttamente ai sensori di temperatura o ai trasduttori. Grazie alle sue piccole dimensioni il regolatore digitale può stare in qualsiasi quadro elettrico. La programmazione si realizza attraverso i tasti del regolatore digitale o mediante interfaccia RS-485.

Contenuto della spedizione
1 x regolatore digitale PCE-RE72, materiale di fissaggio, istruzioni

Varianti disponibili del regolatore digitale PCE-RE72

PCE-RE72-1

Alimentazione 85 ... 253 V AC/DC, entrata universale, 2 relè di regolazione, 1 relè di allarme, interfaccia RS-485

PCE-RE72-2

Alimentazione 20 ... 40 V AC/DC, entrata universale, 2 relè di regolazione, 1 relè di allarme, interfaccia RS-485

PCE-RE72-3

Alimentazione 85 ... 253 V AC/DC, entrata universale, 2 relè di regolazione, 1 entrata digitale, interfaccia RS-485

PCE-RE72-4

Alimentazione 20 ... 40 V AC/DC, entrata universale, 2 relè di regolazione, 1 entrata digitale, interfaccia RS-485

PCE-RE72-5

Alimentazione 85 … 253 V AC/DC, entrata universale, 2 uscite analogiche di regolazione, 1 relè di allarme, interfaccia RS-485

PCE-RE72-6

Alimentazione 20 ... 40 V DC, entrata universale, 2 uscite analogiche di regolazione, 1 relè di allarme, interfaccia RS-485

PCE-RE72-7

Alimentazione 85 … 253 V AC/DC, entrata universale, 2 uscite analogiche di regolazione, 1 entrata digitale, interfaccia RS-485

PCE-RE72-8

Alimentazione 20 … 40 V AC/DC, entrata universale, 2 uscite analogiche di regolazione, 1 entrata digitale, interfaccia RS-485

Qui troverá qualunque modello di "Regolatore digitale":

- Regolatore digitale PCE-RE22
  (regolatore compatti PID, entrata analogica per sensori di temperatura)

- Regolatore digitale PCE-RE23
  (controllo di processo programmabile, entrata analogica per sensori di temperatura)

- Regolatore digitale PCE-RE82
  (regolatore universale con grafici a barre, su 3 punti, configurazione dei parametri PID)

- Regolatore digitale PCE-RE19
  (regolazione dei due campi di regolazione, memoria, interfaccia RS-485 opzionale)
