Pirometri

Pirometri
Nelle nostre pagine web potrà trovare pirometri per misurare temperature senza contatto. Nella nostra offerta troverà pirometri che rendono possibile una misurazione della temperatura per mezzo della radiazione infrarossa emessa da un corpo. Tutti i pirometri hanno un raggio luce pilota per un migliore orientamento. I pirometri misurano solo la temperatura superficiale di superfici visibili, non possono misurare attraverso un vetro. Alcuni modelli hanno un grado di emissione fisso mentre in altri è possibile regolare il grado di emissione a seconda del materiale da misurare (carta, legno, superfici metalliche..). Se misura superfici metalliche brillanti, per esempio la superficie dei cilindri, potrà utilizzare solamente gli strumenti per determinare tendenze di temperatura. Non è possibile effettuare una misura assoluta con i pirometri su superfici levigate e brillanti. Se questi strumenti non rispecchiano le sue necessità, veda anche i nostri misuratori di temperatura a contatto. Legga quindi queste brevi indicazioni di misura: misurazione pratica con i pirometri. Se ha qualche dubbio riguardo ai pirometri ci può chiamare al numero: +39 0583 975 114. I nostri tecnici ed ingegneri le daranno la loro assistenza su questo tipo di prodotti così come su tutti gli altri nostri prodotti (strumenti di misura).

Le precisazioni tecniche riguardo ai pirometri le può trovare nei seguenti link:

- Pirometri PCE-MF 1
(mini pirometri per misurare la temperatura superficiale, range -35... 250 ºC)

- Pirometri PCE-880
(semplici da usare, per hobby, formazione o insegnamento)

- Pirometri PCE-FIT 10 Attualmente non disponibile
(pirometri per febbre, alta precisione, con funzione di allarme)

- Pirometri PCE-DPT 1
(con allarme, indicazione della temperatura nel display, umidità e temperatura del punto di rugiada, -50... 380 ºC)

- Pirometri PCE-IR 100
(per misurare la temperatura superficiale e interna degli alimenti)

- Pirometri PCE-888
(con raggio laser rosso e alta precisione di ±1,5 %)

- Pirometri MS-Pro
(pirometri portatili, intelligenti, con sonda tipo K)

- Pirometri MS-Plus
(pirometri, intelligenti, con componente ottico di precisione)

- Pirometri PCE-889
(display grafico, grado di emissione regolabile, max. +1000 °C)

- Pirometri PCE-891
(pirometri con grado di emissione regolabile, range di misura fino a 2200 ºC)

- Pirometri PCE-IR 425
(fino a 1000 °C, grado di emissione regolabile per differenti materiali, misura precisa)

- Pirometri LS-Plus
(pirometri intelligenti con componente ottico di precisione)

- Pirometri PCE-JR 911
(strumento di misura laser con memoria, interfaccia RS-232)

- Pirometri serie PCE-IR 1000
(pirometri per temperature fino a +1800 °C (p.e. su metalli, ceramica, ...))

- Pirometri PCE-IR10
(infrarosso digitale con LCD per la misura della temperatura superficiale ...)

- Pirometri PCE-IC 1
(per temperatura a infrarossi, per il controllo e la calibrazione dei misuratori a infrarossi fino a 350 °C)

- Pirometri PCE-TC 2
(da -10 a +300 °C, 47 x 47 pixel, economiche, per manutenzione)

- Pirometri PCE-TC 3
(da -10 a +250 °C, 160 x 120 pixel, con memory card SD e software)

- Pirometri PCE-TC 4
(da +50 a +900 °C, 160 x 120 pixel, professionisti, per alte temperature con software)

- Pirometri PCE-TC 6
(da -10 a +250 °C, 160 x 120 pixel, ampio campo visivo con tele obiettivo)

- Pirometri serie Flir-i3 /i5/ i7
(da -20 a +120 °C, fino a 180 x 180 pixel, immagine nell' immagine, allarme per umidità ed isolamento)

Pirometri per temperatura serie Flir-i3 / i5/ i7 da -20 a +120 °C, fino a 180 x 180 pixel, immagine in immagine, allarme di umidità ed isolamento

- Pirometri serie Flir E
(da -20 a +120 °C, trasmissione delle immagini a Smart-Phone o Tablet-PC, funzione di immagine nell'immagine)

Pirometri per temperatura serie Flir E da -20 a +120 °C, trasmissione di immagini a Smart-Phone o Tablet-PC, camera digitale con funzione di immagine in immagine

- Pirometri serie Flir T
(da -20 a +120 °C, fino a 180 x 180 pixel, immagine nell'immagine, allarme per umidità ed isolamento)

Pirometri per temperatura serie Flir T da -20 a +120 °C, fino a 180 x 180 pixel, immagine in immagine, allarme di umidità ed isolamento

I pirometri con valore K regolabile (grado di emissione) possono essere utilizzati per la misura della temperatura di differenti materiali. Qui troverà una tabella con i valori K per i vari materiali. Tutti i pirometri vengono consegnati calibrati. Si può richiedere anche un certificato di calibratura opzionale ISO (calibratura di laboratorio e certificato) per quasi tutti gli strumenti. Di seguito può vedere le immagini degli strumenti in uso.


Pirometri per controllo di armadi di distribuzione	Pirometri per misurare merci congelate	Mentre misura il motore di un'automobile

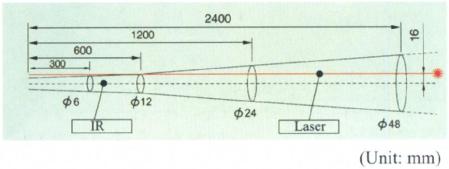

Può vedere alcune immagini dei strumenti di misura che operano senza contatto: ambiti d'applicazione dei pirometri. La relazione tra la grandezza del punto di misura e la distanza di misura viene espressa nei pirometri nella seguente forma: 8:1, 12:1 o 50:1. Cioè il punto di misura dell’oggetto aumenta man mano che aumenta la distanza. Questo non ha nessuna relazione con il punto laser rosso. Se trattiamo grandi distanze, il punto di misura può raggiungere anche un diametro di 25 cm, per esempio. Nell’immagine sottostante potrà vedere più chiaramente questa relazione. Alcuni pirometri possiedono un Close Focus (CF), questi modelli hanno un restringimento del raggio di misura ad una breve portata (30 cm) e con questa portata ottengono un diametro minimo del punto di misura di 6 mm. Questi pirometri si usano per misurare la temperatura di oggeti molto piccoli ad una breve distanza

Tabella dei gradi di emissione dei metalli:

I gradi di emissione dipendono dalla lunghezza d'onda nella quale viene effettuata la misura. Per favore, controlli nelle istruzioni la lunghezza d'onda con la quale misura il suo strumento.

Attenzione: i valori mostrati di seguito dipendono dallo stato attuale del materiale e dalle condizioni di misura.

Materiale	Emissione
	1,0 µm	1,6 µm	8-14 µm
Alluminio
senza ossidazione	0,1 - 0,2	0,02 - 0,2	s.v.
ossidato	0,4	0,4	0,2 - 0,4
lega A3003,
ossidato	s.v.	0,4	0,3
ruvido	0,2 - 0,8	0,2 - 0,6	0,1 - 0,3
liscio	0,1 - 0,2	0,02 - 0,1	s.v.
Piombo
liscio	0,35	0,05 - 0,2	s.v.
ruvido	0,65	0,6	0,4
ossidato	s.v.	0,3 - 0,7	0,2 - 0,6
Cromo	0,4	0,4	s.v.
Ferro
ossidato	0,4-0,8	0,5-0,9	0,5-0,9
non ossidato	0,35	0,1-0,3	s.v.
arrugginito	s.v.	0,6-0,9	0,5-0,7
fuso	0,35	0,4-0,6	s.v.
Ferro colato
ossidato	0,7-0,9	0,7-0,9	0,6-0,95
non ossidato	0,35	0,3	0,2
fuso	0,35	0,3-0,4	0,2-0,3
Ferro forgiato
smussato	0,9	0,9	0,9
Oro	0,3	0,01 - 0,1	s.v.
Haynes
lega	0,5 - 0,9	0,6 - 0,9	0,3 - 0,8
Inconel
ossidato	0,4 - 0,9	0,6 - 0,9	0,7 - 0,95
sabbiato	0,3 - 0,4	0,3 - 0,6	0,3 - 0,6
elettropulito	0,2 - 0,5	0,25	0,15
Rame
pulito	s.v.	0,03	s.v.
ruvido	s.v.	0,05 - 0,2	s.v.
ossidato	0,2 - 0,8	0,2 - 0,9	0,4 - 0,8
Magnesio	0,3 - 0,8	0,05 - 0,3	s.v.
Ottone
pulito	0,8 - 0,95	0,01 - 0,05	s.v.
pulito molto brillante	s.v.	s.v.	0,3
ossidato	0,6	0,6	0,5
Molibdeno
ossidato	0,5 - 0,9	0,4 - 0,9	0,2 - 0,6
non ossidato	0,25 - 0,35	0,1 - 0,35
Nichel
ossidato	0,8 - 0,9	0,4 - 0,7	0,2 - 0,5
elettrolitico	0,2 - 0,04	0,1 - 0,3	s.v.
Platino
nero	s.v.	0,95	0,9
Mercurio	s.v.	0,05 - 0,15	s.v.
Argento	s.v.	0,02	s.v.
Acciaio
temprato a freddo	0,8 - 0,9	0,8 - 0,9	0,7 - 0,9
lamiera grezza	s.v.	s.v.	0,4 - 0,6
lamiera pulita	0,35	0,25	0,1
da fusione	0,35	0,25 - 0,4	s.v.
ossidato	0,8 - 0,9	0,8 - 0,9	0,7 - 0,9
inossidabile	0,35	0,2 - 0,9	0,1 - 0,8
Titanio
pulito	0,5 - 0,75	0,3 - 0,5	s.v.
ossidato	s.v.	0,6 - 0,8	0,5-0,6
Wolframio	s.v.	0,1 - 0,6	s.v.
pulito	0,35 - 0,4	0,1 - 0,3	s.v.
Zinco
ossidato	0,6	0,15	0,1
pulito	0,5	0,05	s.v.
Stagno (non ossidato)	0,25	0,1 - 0,3	s.v.

s.v.= senza valore

Tabella dei gradi di emissione di materiali non metallici:

Materiale	Emissione
	1,0 µm	5,0 µm	7,9 µm	8-14 µm
Amianto	0,9	0,9	0,95	0,95
Asfalto	s.v.	0,9	0,95	0,95
Basalto	s.v.	0,7	0,7	0,7
Cemento	0,65	0,9	0,95	0,95
Ghiaccio	s.v.	——	0,98	0,98
Terra	s.v.	0,9 - 0,98	0,9 - 0,98
Vernice (non alcalina)	——	0,9 - 0,95	0,9 - 0,95
Gesso	s.v.	0,4 - 0,97	0,8 - 0,95	0,8 - 0,95
Vetro
Piastra	s.v.	0,98	0,85	0,85
fusione	s.v.	0,9	s.v.	s.v.
Gomma	s.v.	0,9	0,95	0,95
Legno (naturale)	s.v.	0,9 - 0,95	0,9 - 0,95	0,9 - 0,95
Pietra calcarea	s.v.	0,4 - 0,98	0,98	0,98
Carburo	s.v.	0,9	0,9	0,9
Ceramica	0,4	0,85 - 0,95	0,95	0,95
Ghiaia	s.v.	0,95	0,95	0,95
Carbonio
non ossidato	0,8 - 0,95	0,8 -0,9	0,8 - 0,9	0,8 - 0,9
Grafite	0,8 - 0,9	0,7 - 0,9	0,7 - 0,8	0,7 - 0,8
Carta (qualsiasi colore)	s.v.	0,95	0,95	0,95
Plastica
non trasparente	s.v.	0,95	0,95	0,95
Tessuto	s.v.	0,95	0,95	0,95
Sabbia	s.v.	0,9	0,9	0,9
Neve	s.v.	——	0,9	0,9
Argilla	s.v.	0,85 - 0,95	0,95	0,95
Acqua	s.v.	——	0,93	0,93

s.v.= senza valore

Informazioni generali sul principio di funzionamento dei pirometri: La radiazione infrarossa è parte della luce solare che può provocare la diffrazione di un prisma. Questa radiazione ha un'energia. Agli inizi del secolo XX gli scientifici Planck, Stefan, Boltzmann, Wien e Kirchhoff definirono le attività dello spettro elettromagnetico e stabilirono equazioni descrivendo l'energia infrarossa.
Questo permette di definire l'energia per i pirometri tenendo conto delle curve di emissione di un corpo nero. Gli oggetti con una temperatura superiore al punto zero assoluto irradiano energia. La quantità di energia aumenta proporzionalmente alla quarta potenza della temperatura. Questo concetto è la base dei pirometri. Col grado di emissione mette una variabile che bisogna tenere in conto con la misura di temperatura, poiché questa temperatura può variare. Il fattore di emissione è una misura per la relazione delle radiazioni che un corpo grigio ed un corpo nero emettono con la stessa temperatura. I pirometri sono prodotti in molti configurazioni che si differenziano in ottica, elettronica, tecnologia, volume e struttura. Tutti i pirometri hanno qualcosa in comune: la catena del procedimento di segni. Nel suo principio ha un segno IR e nel suo fine un segno elettronico di uscita.
