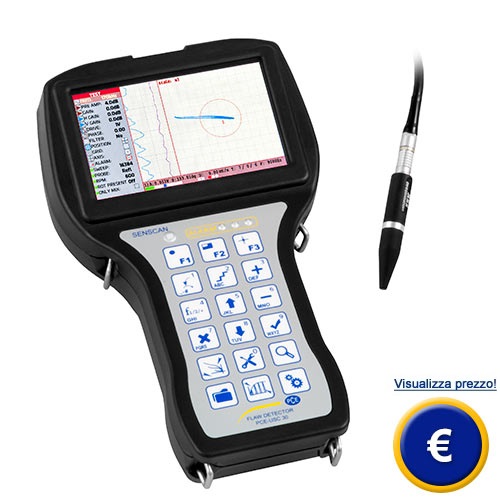

Rilevatore di difetti PCE-USC 30
rilevatore di difetti portatile per la misura non distruttiva / misura non distruttiva delle superfici / misura dello spessore con la corrente di Foucault / misura della conduttività dei metalli secondo  IACS / classificazione dei materiali

Il rilevatore di difetti PCE-USC 30 viene utilizzato per il controllo non distruttivo dei materiali. Il rilevatore di difetti le consente di rendere visibili difetti sulla superficie e tutto attorno alla superficie. La misura con la corrente di Foucault è un metodo che viene utilizzato per misurare materiali conduttori. Nella misura con la corrente di Foucault si posiziona una sonda con una tensione alternata su un componente conduttore di elettricità. Le linee del campo magnetico generate perpendicolarmente dalla superficie del componente inducono la corrente di Foucault in forma circolare e prossima alla superficie, producendo a sua volta campi magnetici secondari sul campione di prova. I campi secondari agiscono in contrasto con i campi primari e li modificano in relazione all'ampiezza e alla fase. Tutto questo si può misurare. Le disomogeneità e i difetti dei componenti cambiano la traiettoria della corrente di Foucault, la permeabilità del componente di prova e di conseguenza anche i campi secondari. Tutto ciò consente di localizzare e classificare i difetti.

Il rilevatore di difetti PCE-USC 30 è stato progettato per poter effettuare prove non distruttive e può essere utilizzato anche per la misura della conduttività e per determinare lo spessore del rivestimento. Il design ergonomico del rilevatore di difetti, il peso inferiore a 1 kg, la durata della batteria di ca. 8 h, un'ampia selezione di sonde per coprire un range di frequenza fino a 3,5 MHz, così come il software per effettuare la documentazione e l'analisi, sono tutte caratteristiche che garantiscono le condizioni ideali per svolgere un lavoro efficace e semplice.

Il rilevatore di difetti è un dispositivo ideale per effettuare l'analisi non distruttiva dei componenti nei settori dell'aeronautica, come ad esempio le pale delle turbine e le cavità, il controllo delle saldature e il rilevamento delle crepe, il controllo dei serbatoi e delle tubazioni nel settore dell'industria chimica, petrolifera o del gas, oppure nei settori dell'ingegneria meccanica per il controllo dei prodotti semilavorati o dei singoli componenti. È possibile inoltre controllare le proprietà di un materiale per comparazione strutturale, con la possibilità di effettuare una misura comparativa.

Per ulteriori informazioni sul rilevatore di difetti PCE-USC 30 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi rilevatori di difetti e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Ampio range di frequenza
 - Ampio display TFT da 4,3"
 - Prova non distruttiva della superficie

 - Classificazione del materiale
 - Range di frequenza fino a 3,5 MHz
 - Durata delle batterie: ca. 8 h

Specifiche tecniche

Range di frequenza

0,01 ... 16000 kHz

Alimentazione della sonda

0, 5, 1, 2, 4, 6 V

Sfasamento del segnale

0 ... 360 °

Frequenza di campionamento

0 ... 10 kHz

Durata del segnale sul display

0 / 0,5 / 1 / 2 / 3 / 4 secondi

Allarme

Circolare
Linea orizzontale
Settore
Cut-off

Display

TFT a colori

Dimensioni del display

4,3 " (diagonale)

Risoluzione del display

800 x 480 pixel

Impostazioni delle amplificazioni

0 ... 100 dB

Filtri

Filtro Lowpass (1 ... 4000 Hz)
Filtro Highpass (1 ... 4000 Hz)
Filtro passa-banda
Filtro differenziale
Filtro valore medio

Intervallo medio tra gli errori di misura

4000 ore

Alimentazione

Batteria da 12V

Capacità della batteria

4500 mAh

Durata operativa con ogni ricarica

>8 ore

Temperatura operativa

-20 ... +45 °C

Peso

<0,9 kg

Dimensioni

230 x 135 x 98 mm

Immagini relative all'uso

Il rilevatore di difetti è un dispositivo portatile, alimentato a batteria

Può posizionare la sonda del rilevatore di difetti sul campione di prova con diverse angolazioni

Uso pratico del rilevatore di difetti

Dettaglio di una misura con il rilevatore di difetti

Il rilevatore di difetti dispone di un'impugnatura laterale per garantire migliore stabilità

Protezione dei collegamenti posizionati nella parte posteriore del rilevatore di difetti

Il display del rilevatore di difetti garantisce un'ottima visibilità

Per ottenere un'ottima valutazione delle misure con il rilevatore di difetti viene utilizzato un display di alta qualità

Vista frontale dello standard di calibrazione del rilevatore di difetti

Vista posteriore dello standard di calibrazione del rilevatore di difetti

Sonda del rilevatore di difetti, collegata al cavo

Cavo per il collegamento della sonda

Contenuto della spedizione

1 x Rilevatore di difetti PCE-USC 30,
1 x Sonda a corrente di Foucault,
1 x Standard di calibrazione,
1 x Cavo per la sonda,
1 x Cavo di collegamento al PC,
1 x Sonde per la misura della conduttività,
1 x Batteria,
1 x Carica-batteria,
1 x Valigetta da trasporto,
1 x Istruzioni per l'uso
