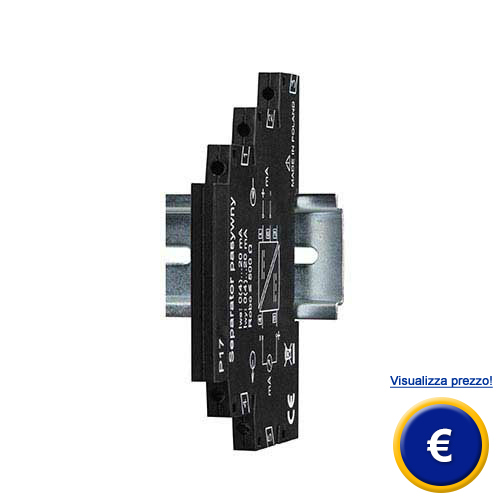

Separatore di segnali PCE-P17I
separatore di segnali per la separazione galvanica dei segnali da 0 ... 20 mA / circuito di alimentazione / solo 6 mm di larghezza / staffa di montaggio / specifico per PCE-P18

Il separatore di segnali PCE-P17I si usa per la separazione galvanica dei segnali. Il separatore di segnali separa per esempio masse collegate insieme. Molte volte, nei convertitori o nei trasformatori senza separatore di segnale, le masse sono collegate tra loro e questo comporta errori nella misura poichè i segnali si sovrappongono. Il separatore di segnali evita questo tipo di problema. Il separatore di segnali serve spesso per poter utilizzare entrambi i segnali di corrente del PCE-P18. In combinazione, il separatore di segnali può inviare i segnali al PCE-KD5, dove vengono trattati i segnali separati dal separatore PCE-P17I. Per ulteriori informazioni sul separatore di segnali PCE-P17I si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi separatori di segnale e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Separazione galvanica dei segnali
  da 0 ... 20 mA
- Circuito di alimentazione
- Montaggio ridotto

- Installazione su profilati DIN
- Filtra segnali ad alta frequenza
- Costruzione semplice

Specifiche tecniche

Segnale di ingresso

0 ... 20 mA (4 ... 20 mA)

Corrente di reazione

ca. 150 µA

Ingresso corrente max.

40 mA

Segnale di uscita

0 ... 20 mA ... (4 ... 20 mA)

Carica (R_LOAD)

0 ... 100 Ω (max. 500 Ω)

Diametro del conduttore

0,2 mm² ... 2,5 mm² (AWG24-12)

Larghezza di montaggio

6,2 mm

Peso

80 g

Temperatura operativa

-20 ... + 65 °C

Umidità operativa

<95 % senza condensa

Dimensioni

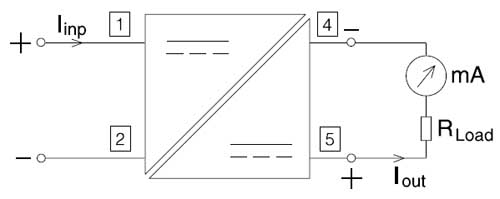

Schema di connessione del separatore di segnali PCE-P17I

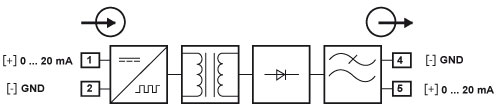

Schema di funzionamento del separatore di segnali

Contenuto di spedizione del separatore di segnale PCE-P17I
1 x separatore di segnali PCE-P17I, 1 x istruzioni

Qui potrà trovare altri modelli si separatore di segnali della serie PCE-P17:

- Separatore di segnali PCE-P17U
  (separatore di segnale per 0 ... 10 V, uscita 4 ... 20 mA)

- Separatore di segnali PCE-P17TC
  (separatore di segnale per termoelementi Tipo K, uscita del segnale normalizzato 4 ... 20 mA)

- Separatore di segnali PCE-P17PT
  (separatore di segnale per termometri PT100, ridotte dimensioni montaggio, uscita 4 ... 20 mA)

Di seguito troverà dei convertitori di segnale che si possono usare come separatore di segnali:

- Separatore di segnali PCE-P20
  (separatore di segnale con ingresso universale, uscita 4 ... 20 mA)

- Separatore di segnali UMU100
  (trasduttore di temperatura universale per differenti forme d'onda, opzionale con display)

- Separatore di segnali WK121
  (per segnali di resistenza, tensione e corrente, configurazione con software)

- Separatore di segnali IAMA
  (converte fino a 110 segnali differenti di ingresso in segnali normalizzati con separazione galvanica)
