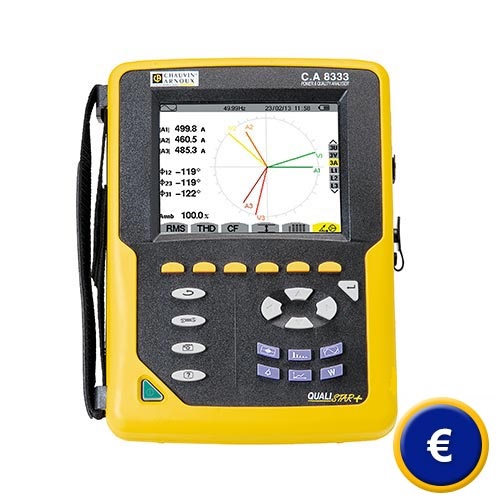

Analizzatore di potenza e energia C.A 8331 / 8333 / 8336
analizzatore di potenza e energia per misurare parametri di tensione, corrente e potenza /
5 ingressi di tensione e 4 di corrente / modalità Inrush fino a 10 minuti /
calcolo del livello di distorsione della potenza

L'analizzatore di potenza e energia C.A 8331 / 8333 / 8336 è pensato per effettuare attività di manutenzione e di controllo degli impianti industriali e professionali o negli enti pubblici. Con l'analizzatore è possibile avere una rappresentazione istantanea dei principali parametri che determinano la qualità della rete. Gli analizzatori della serie Qualistar+ sono comodi da usare, precisi, ed hanno un ampio numero di funzioni di misura e trattamento dei dati. Gli analizzatori della serie Qualistar+ si distinguono per la funzionalità e per la connettività. Rispettano tutti i requisiti stabiliti nella normativa IEC 61010 e si possono quindi utilizzare senza nessun problema per misure delle categorie 600 V CAT IV e 1000 V CAT III . Gli analizzatori di potenza ed energia C.A 8331 e C.A 8333 hanno 4 ingressi di tensione e 3 ingressi di corrente, mentre l'analizzatore di potenza e energia C.A 8336 include 5 ingressi di tensione e 4 ingressi di corrente. Un'altra funzione speciale degli analizzatori di potenza ed energia della serie Qualistar+ è la capacità di riconoscere in modo automatico tutti i sensori di corrente che vengono collegati. Questi analizzatori consentono di collegare allo stesso tempo sensori di corrente di vario tipo e grazie all'impostazione del rapporto di trasformazione, è possibile consultare i risultati in modo immediato. Gli analizzatori della serie Qualistar+ hanno un design comodo, compatto e sono dotati di un ampio numero di funzioni di misura e trattamento dei dati.

Per ulteriori informazioni sull'analizzatore di potenza e energia C.A 8331 / 8333 / 8336 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori di potenza e energia e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- 5 ingressi di tensione e 4 ingressi di corrente
- Modalità Inrush fino a 10 minuti
- Calcola il livello di distorsione della potenza
- Rappresentazione grafica della forma d'onda
  in tempo reale.
- Accesso diretto alle principali funzioni.

- Per armoniche fino al 50° ordine
- Rilevamento automatico del trasformatore di
  corrente
- Interfaccia utente intuitiva
- Interfaccia USB
- Display TFT a colori di grandi dimensioni

Specifiche tecniche

C.A 8331

C.A 8333

C.A 8336

Numero di canali

3U / 4I

4U / 4I

Numero di ingressi

4V / 3I

5V / 4I

Tensione TRMS AC+DC

2 ... 1000 V

Fattore di aumento della tensione

fino a 500 kV

Corrente TRMS AC+DC

Pinze MN

MN93: 500 mA ... 200 A AC; MN93A: 0,005 ... 100 A AC

Pinze C193

1 A ... 1000 A AC

Trasduttore MA0193

100 mA ... 10000 A AC

Pinze PAC93

1 A ... 1300 A AC/DC

Pinze E3N

50 mA ... 100 A AC/DC

Fattore di aumento della corrente

fino a 60 kA

Frequenza

40 ... 69 Hz

Potenza

W, VA, var, VAD, FP, FPD, cos, tan

Energia

Wh, varh, VAh, VADh

Misura delle armoniche

Si

THD

Si, fino al 50° ordine con impostazione della fase

Modalità esperto

-

Si

Rileva transitori

-

50

210

Oscillazione
(Pst e Plt)

Si

Modalità Inrush

-

Si, durante 4 periodi

Si, durante 10 min.

Squilibrio

Si

Registrazione (MIN/MAX)

Si

Allarmi

-

4.000 in 10 tipi differenti

10.000 in 40 tipi differenti

Peak

Si

Diagramma fasi

Automatico

Display

TFT 1/4 VGA a colori, da 320 x 240 pixel, diagonale da 148 mm

Schermate

12

50

Norme sicurezza elettrica

IEC 61010 1000 V CAT III / 600 V CAT IV

Grado di protezione

IP53 / IK08

Lingua

oltre 27 lingue

Interfaccia

USB

Autonomia

fino a 13 ore

Alimentazione

Batteria NiMH da 9,6 V o a tramite alimentatore

Dimensioni

240 x 180 x 55 mm

Peso

1,9 kg

Contenuto della spedizione

1 x Analizzatore di potenza C.A 8331, 8333 o 8336, 1 x valigetta con accessori, 5 x cavi tensione da 3 m e Ø 4 mm con connettori tipo banana, 5 x pinze, 1 set di 12 identificatori a colori per cavi e connettori, 1 x pellicola protettiva del display antigraffio (già attaccata), 1 x cavo USB, 1 x cavo per alimentatore, 1 x alimentatore, 1 x foglio informativo di sicurezza 1 x CD con il manuale d'istruzioni in varie lingue, 1 x CD con software di analisi Power Analyser Transfer

Accessori (le pinze amperometriche vanno richieste a parte)

Modello

Range di misura

Diametro di chiusura / Lunghezza

IEC 61010

MN93

500 mA ... 200 A AC

20 mm

600 V CAT III / 300 V CAT IV

MN 93A

0,005 A ... 100 A AC

20 mm

600 V CAT III / 300 V CAT IV

MA193-250

100 mA ... 10 kA AC

Ø 70 mm / 250 mm

1000 V CAT III / 600 V CAT IV

MA193-350

100 mA ... 10 kA AC

Ø 100 mm / 350 mm

1000 V CAT III / 600 V CAT IV

PAC93

1 A ... 1000 A AC
1 A ... 1300 A DC

1 x Ø 39 mm
2 x Ø 25 mm

600 V CAT III / 300 V CAT IV

A196-450
A193-450

100 mA ... 10 kA AC

Ø 140 mm / 450 mm

1000 V CAT III / 600 V CAT IV

A193-800

100 mA ... 10 kA AC

Ø 250 mm / 800 mm

1000 V CAT III / 600 V CAT IV

C193

1 A ... 1000 A AC

52 mm

600 V CAT IV

E3N

50 mA ... 10 A AC/DC
100 mA ... 100 A AC/DC

11,8 mm

600 V CAT III / 300 V CAT IV

J93

50 A ... 3500 A AC
50 A ... 5000 A AC

72 mm

600 V CAT III / 1000 V CAT IV
