Manometro DB 3
manometro per misurare la pressione atmosferica, differenziale e la depressione, con uscita analogica scalabile, azzeramento e valore medio

Il manometro DB 3 è lo strumento ideale per la misura della pressione assoluta. Il manometro è dotato di un'uscita analogica scalabile. La pressione atmosferica indica il peso dell'aria (atmosfera) secondo la gravità della terra. A livello del mare questa ha un valore di 1013,25 mbar in condizioni atmosferiche stabili (isotermica). Il manometro viene spedito già regolato sulla pressione barometrica di 1013 mbar a livello del mare. I cambi di altitudine vannò però tenuti in conto al momento di misurare la pressione assoluta. Nel display digitale del misuratore si mostra la pressione atmosferica attuale (che dipende dalle condizioni meteorologiche e dall'altitudine). Spesso viene richiesto tale valore come fattore di correzione del manometro per misurare in modo più preciso. Grazie alla misura della pressione differenziale incorporata nel manometro, si possono osservare i cambi rispetto alla situazione meteorologica o all'altitudine. A questo scopo il manometro si può regolare a zero con la pressione barometrica attuale. Successivamente vengono mostrati i cambi; il manometro "sale" o "scende". Per esempio quando si sale nell'ascensore di un edificio alto si nota la differenza di altitudine nel display del manometro. Con una differenza di altitudine di 8 m, risulta uno scarto di ca. 1 mbar. Anche per il manometro PCE-910 / 917 si può richiedere, sempre opzionalmente, un certificato di calibratura ISO, ma questo tipo di manometro si usa per misurare la pressione dell'aria e dei liquidi. Se ha qualche domanda sul manometro si metta in contatto con noi al numero: +39 0583 975114. I nosti tecnici e ingegneri la sapranno consigliare su questi manometri e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

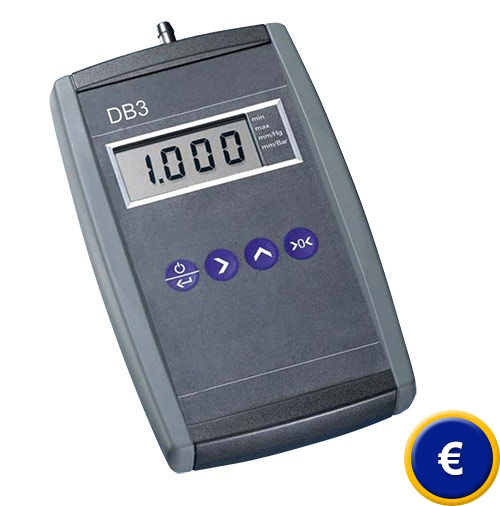

Manometro DB 3 per la misura della pressione assoluta (barometrica)

- Alta precisione

- Uscita analogica scalabile (0 ... 2 V)

- Funzioni min. / max. / Hold

- Selezione di differenti unità di misura

- Connettori per tubi universali

- Facile da usare con 4 tasti

- Misura della sovrapressione e depressione

- Correzione del valore zero

- Calibratura di fabbrica o calibratura DKD
  opzionale

- Display LCD a 4 cifre

- Calcolo del valore medio con valori oscillanti

- Autospengimento dopo 20 minuti. Pausa di
  misura

Manometro DB 3 come misuratore del vuoto o della pressione
Il secondo campo di misura del manometro serve per la misura della pressione negativa o la sovrapressione rispetto all'atmosfera. A questo scopo, per prima cosa si deve regolare a zero il manometro nel luogo di applicazione con gli indici attuali di compressione. Per la misura di tali indici di compressione in una conduttura d'aria o in un deposito, si uniscono i tubi con i giunti a pressione del DB 3. Il manometro è sicuro e facile da usare. Si utilizza per esempio per misurare il vuoto in test di laboratorio o la sovrapressione in un impianto di ventilazione ad alta pressione.

Uscita analogica
Il manometro può essere collegato attraverso l'uscita analogica ad un registratore o ad un sistema esterno che memorizza i valori di misura. Il valore dell'uscita analogica tra a 0...2000 mbar (assoluto) è tra 0...+1 volt. Per una regolazione differenziale, il valore di uscita si guida secondo la sintonizzazione zero.
0 mbar = 0 volt, -1000 mbar = - 0,5 volt, +2000 mbar = + 1 volt.

Connessioni
Nel manometro, il test di pressione si effettua con successo attraverso una connessione (disponibile come accessorio) con beccuccio portatubo. Il diametro del tubo è di 5 mm.

Dati tecnici del manometro DB 3

Campo di misura

0...+2000 mbar, assoluto o
-1000...0...+2000 mbar, differenziale e vuoto

Risoluzione

ultima cifra (nel display)

Precisione

± 0,5 % del fondo scala

Unità di misura

Pa, kPa, mbar, mmH_²O, inH_²O

Tipi di gas misurati

gas non aggressivi, ne corrosivi

Protezione da sovraccarica

1,2 volte del fondo scala

Uscita

si, 0 ... 2 V
carica consentita >= 2 kΩ

Posizionamento

preferibilmente orizzontale, azzeramento con un tasto

Spengimento automatico

si, dopo 20 min. Pausa di misura

Indicatore batteria

si, indica quando la batteria è quasi scarica

Ristabilire valori di fabbrica

si

Connettori per tubi universali

si, 3 ... 6 mm

Display

4 cifre, cifre da 13 mm di altezza

Struttura

Plastica ABS

Condizioni ambientali

Temperatura operativa: 0 ... +60 ºC
Temperatura inattività: -10 ... +70 ºC

Alimentazione

1 x batteria 9 V tipo IEC 6 LR61 alcalina, durata in funzionamento ca. 120 h, ca. 2000 h in Standby

Dimensioni

155 x 96 x 28 mm

Peso

ca. 300 g

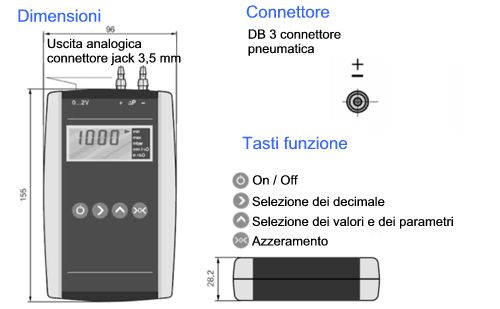

In questa immagine si possono vedere le dimensioni del manometro DB 3

Contenuto di spedizione
 - 1 x manometro DB 3,
 - manuale di istruzioni

Componenti addizionali del manometro

- Certificato di fabbrica o certificato DKD
- Valigetta
- Tubo in PVC (diametro interno di 5 mm, diametro esterno di 9 mm)
- Tubo in silicone (diametro interno di 3,5 mm, diametro esterno di 5,5 mm)
