Misuratore di forza della serie EF-AE-S
misura forze di connessione fino a 5 t / 50.000 N (6 modelli disponibili)
con cellula dinamometrica esterna

Il misuratore di forza della serie EF-AE serve per la determinazione della forza di compressione fino a un massimo di 5000 kg o 50 kN (secondo il modello). Questo misuratore di forza possiede una cellula dinamometrica / scatola dinamometrica esterna collegata a un cavo di 1,5 m. Il display del misuratore di forza è perfettamente leggibile grazie alle dimensioni dei tasti, così da evitare errori durante la misurazione. Lo strumento si impiega soprattutto per misurare o controllare la forza di compressione dei macchinari e impianti industriali, anche se può usarlo nell'indagine e sviluppo. Uno speciale vantaggio consiste nel porto di connessione USB, fissato direttamente al misuratore di forza. Mediante il gioco opzionale del software (software + cavo dati) si possono trasmettere online i valori misurati a un PC o computer portatile (ovviamente, i dati si possono conservare ed esportare ad altri programmi di calcolo). Qui dispone di una visione generale dove potrà trovare qualsiasi tipo di misuratore di forza di cui ha bisogno.

  • Alimentato a batteria

- Porto di connessione USB

- Software e cavo dati opzionali
  (attenzione: il cavo dati è stato specialmente
  adattato a questo strumento)

- Forze di pressione nominale fino a 50 kN

- Possibilità continua di azzeramento

- Valore istantaneo, valor max., sovracarica

- Protezione contro sovraccarica = 150%

- Sensore esterno con cavo di 1,5 m

- Certificato di calibratura ISO e valigetta

    Misuratore di forza con cellula dinamometrica esterna fino a 50 kN
Misuratore di forza della serie EF-AE-S con cellula dinamometrica esterna
di compressione

Precisazioni tecniche

Modello di dinamometro

Range

EF-AE-S-1

0 ... 1000 N

EF-AE-S-2

0 ... 2000 N

EF-AE-S-5

0 ... 5000 N

EF-AE-S-10

0 ... 10000 N

EF-AE-S-20

0 ... 20000 N

EF-AE-S-50

0 ... 50000 N

Classe di precisione della cellula dinamometrica

0,1

Sovraccarica massima

150 %

Forza di rottura

>300 %

Forza trasversale minima

100 %

Errore di proporzionalità secondo VDE 2638

≤0,1 %

Margine di inversione secondo VDE 2638

≤0,1 %

Segnale zero TK / 10 K

≤0,1 %

Valore caratteristico TK / 10 K

≤0,1 %

Uscita TK/ 10 K

≤0,1 %

Errore di scorrimento

≤0,1 %

Display

LCD di 5 cifre / altezza 14 mm

Porto di connessione

USB

Software

per la trasmissione dei dati, opzionale

Alimentazione

2 pile primarie AA 3 V

Protezione della scatola

IP 40

Tipo di protezione della cellula dinamometrica

IP 42

Condizioni ambientali

-20 ... +60 °C / 5 ... 90 % H.r.

Dimensioni dello strumento

165 x 83 x 47 mm

Peso

400 g

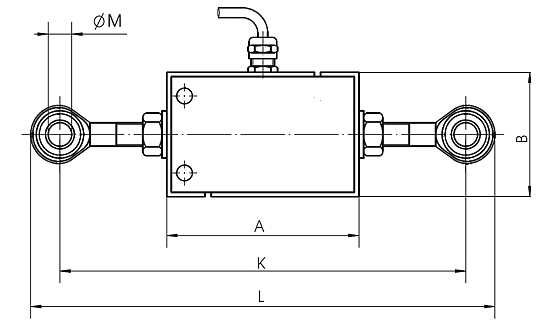

Dimensiona della cellula di carico (abbozzo 1)

Dimensiona della cellula di carico (abbozzo 1)

EF-AE-S-1

EF-AE-S-2

EF-AE-S-5

EF-AE-S-10

EF-AE-S-20

EF-AE-S-50

A = 65 mm
B = 42 mm
K = 133 mm
L = 157 mm
M = 8

A = 65 mm
B = 42 mm
K = 133 mm
L = 157 mm
M = 8

A = 70 mm
B = 60 mm
K = 146 mm
L = 178 mm
M = 12

A = 70 mm
B = 60 mm
K = 146 mm
L = 178 mm
M = 12

A = 78 mm
B = 68 mm
K = 198 mm
L = 1248 mm
M = 20

A = 78 mm
B = 68 mm
K = 228 mm
L = 1288 mm
M = 25

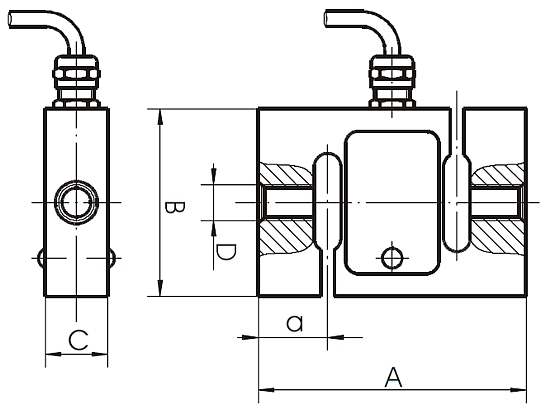

Dimensiona della cellula di carico (abbozzo 2)

Dimensiona della cellula di carico (abbozzo 2)

EF-AE-S-1

EF-AE-S-2

EF-AE-S-5

EF-AE-S-10

EF-AE-S-20

EF-AE-S-50

a = 13,6 mm
A = 60 mm
B = 42 mm
C = 14 mm
D = M8

a = 13,6 mm
A = 60 mm
B = 42 mm
C = 14 mm
D = M8

a = 19 mm
A = 70 mm
B = 60 mm
C = 26 mm
D = M12

a = 18,1 mm
A = 70 mm
B = 60 mm
C = 35 mm
D = M12

a = 21,5 mm
A = 78 mm
B = 68 mm
C = 38 mm
D = M20x1,5

a = 22,5 mm
A = 78 mm
B = 68 mm
C = 38 mm
D = M24x2

Contenuto della spedizione
1 misuratore di forza EF-AE-S (uno dei sei modelli) con cellula dinamometrica esterna collegata a un
cavo di 1,5 m, 1 certificato di calibratura ISO, 1 valigetta, manuale di istruzioni

Il software che si aggiunge nell'invio è concepito di tale forma che può usarsi senza conoscenze previe. L'utente può iniziare e fermare di forma semplice la misurazione quando il misuratore di forza della serie EF-AE-S sia connesso col PC attraverso l'USB.

Tabella di conversione per le unità di forza (no peso)

Pond (p):
Newton (N):
Kilopond (kp) = kilogram force (kgf):
Kilonewton (kN):

dyn:
poundal:
oncia forza:
forza libbra (lbf):

Supplementare
  - Calibratura ISO 9000 incluso il certificato di calibratura (ricalibratura)
