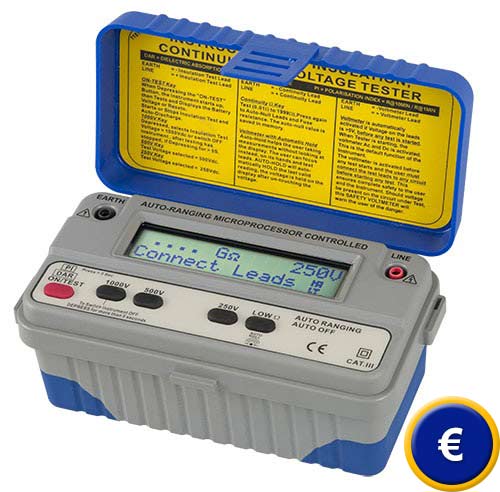

Misuratore di isolamento PCE-IT111
Misuratore di isolamento "Auto Ranging"
fino a
8 GΩ in una struttura compatta |
|
Il misuratore di isolamento rileva le resistenze di isolamento fino a un massimo di 8 GΩ (in tensioni ausiliari di 250, 500
e 1000 V).
Inoltre, il misuratore di isolamento le consente una misurazione per tensioni alternate e continue fino a un massimo di 950 VDC
e 700 VAC,
e resistenze fino a
un massimo di 2 kΩ. Un
verificatore di transito con segnale acustico integrato. I valori della misurazione possono essere memorizzati premendo semplicemente un tasto. Lo strumento rispetta le normative DIN 57 411 parte 1/VDE 0411 parte 1, contromisure per misuratori elettronici (IEC1010-1)
e DIN VDE 0413 (misuratore di isolamento). Il misuratore di isolamento si spedisce calibrato di fabbrica, sebbene si possa consegnare insieme a un certificato di calibratura ISO (con
il primo ordine o la ricalibratura annuale).
Definizione della resistenza di isolamento: La resistenza di isolamento è la resistenza in ohm in linee, cavi e impianti elettrici. Riveste una grande importanza nella protezione delle persone contro scariche elettriche e la prevenzione di danni materilai per correnti di derivazione. Con le misurazioni delle resistenze di isolamento si verifica e si valuta lo stato di isolamento (conduttori e strutture).
Nel seguente link ha una visione generale nella quale può vedere il misuratore di isolamento più appropriato per il suo lavoro. |
- display LCD di 2 linee e 16 cifre
- indicazione automatica di polarità
- selezione di campo automatica
- azzeramento automatico per impedire errori nei cavi di prova
- segnale acustico quando c'è una scarica nelle misurazioni di isolamento
- protezione da sovraccarica nella verifica di transito
- funzione di sicurezza, la tensione si mantiene solo durante 10 secondi (si può disattivare)
- funzione HOLD
- si può anche consegnare il certificato di calibratura ISO
- protezione secondo la normativa IEC 1010-1, 700 V CAT III
Vedere / stampare le istruzioni per l'uso
del misuratore di isolamento PCE-IT111
 |
Misuratore di isolamento PCE-IT111
|
|
Ambiti di uso |
|
 |
Grazie alla sua multifunzionalità il misuratore di isolamento può essere usato in molti ambiti:
- Misurazioni di cavi di isolamento, trasformatori, motori e isolatori in generale
- Misurazioni di alte resistenze
- Manutenzione e conservazione
- Misurazioni dielettriche e misurazioni di polarità
L'immagine a sinistra mostra il misuratore di isolamento mentre misura nel campo dei motori. |
|
Specifiche tecniche |
|
Campi di misura |
2 GΩ / 250 V
4 G Ω / 500 V
8 GΩ / 100 V
ACV: 0 … 950 V
DCV: 0 …
700 V
Ohm: 0,01 … 1999 Ω |
|
Risoluzione |
ACV: 0,1 V
DCV: 0,1 V
OHM: 0,1 Ω (fino a 399,9 Ω); 1 Ω (a 3999 Ω)
ISOL.: 1/ 10 k Ω; 0,1/ 1 M Ω |
|
Precisione |
Isolamento: ±3 %
ACV: ±1,5 %
DCV: ±1,5 %
Ohm: ±2,0 % |
|
Tensione di prova continua |
250 / 500 / 1000 V |
|
Corrente di cortocircuito |
4,0 mA |
|
Display |
display LCD da 2 linee e 16 cifre |
|
Alimentazione |
8 x batterie da 1,5 V |
|
Peso |
ca. 655 g |
|
Condizioni ambientali |
5 ... 95% U.r. / 0 ... +55 ºC |
|
Tipo di protezione / normative |
IEC 1010-1, 700 V CAT III |
|
Contenuto della spedizione
1 Misuratore di isolamento PCE-IT111, 1 set di cavi di prova con pinze di attacco avvitabili, batterie, 1 borsa da trasporto, istruzioni |
|
Componenti opzionali
- Certificato di calibratura ISO (per imprese che vogliano aggiungere lo strumento alla strumentazione di controllo interno dell'impresa o per la ricalibratura annuale.
La certificazione ISO contiene una calibratura di laboratorio con certificato di controllo incluso con tutti i valori di misurazione. |
|
|
Le misurazioni di isolamento devono essere effettuate in qualsiasi impianto nuovo, riforme, cambi e riparazioni. Come può vedere nell'im-magine a sinistra, è imprescindibile verificare l'isolamento in ribobinati e riparazioni di elettromotori. E' conveniente verificare anche i motori dopo un funzionamento prolungato, perchè la misurazione di isolamento serve per valutare la durata di vita, soprattutto quando esistono condizioni climatiche avverse (tenuta stagna, infiltrazione d'acqua). Un valore di tensione di prova usuale per motori di tensione bassa e trasformatori è di 1000 V. |
 |
 |
 |
|
Qui troverá qualunque modello di misuratore di isolamento:
- Misuratore di isolamento PCE-IT181
(soprattutto per telecomunicazioni, provette di tensione fino 250 V)
- Misuratore di isolamento DT-5500
(misuratore di isolamento fino a 2000 MΩ (250, 500 y 1000 V))
- Misuratore di isolamento DI-6300
(misuratore di isolamento fino a 1000 MΩ ...)
- Misuratore di isolamento Metriso-C
(per isolamento e resistenza nelle istallazioni, suoli e pareti, fino a 1000 V)
- Misuratore di isolamento della serie PCE-IT41
(strumento per passo e isolamento per campi di misura ad alta tensione fino a 10 KV)
-
Misuratore di isolamento Metriso-5000-A
(per isolamento dell'alta tensione o penetrazione, display analogico, fino a 5 kV)
|
|
Qui troverà una visione generale di tutti i misuratori che le offre PCE Group.
|
