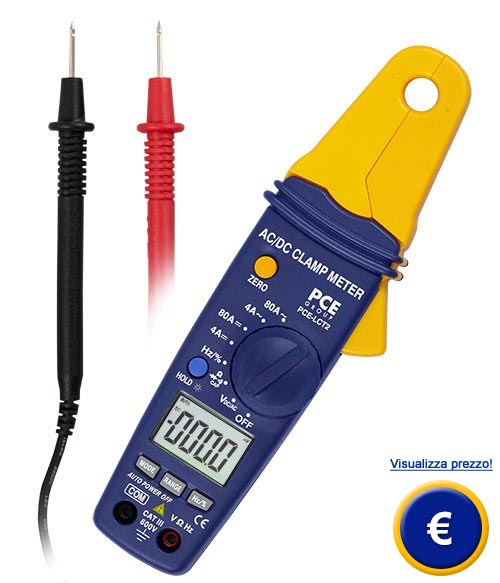

Pinza amperometrica PCE-LCT 2
pinza amperometrica
digitale fino a 80 A AC/DC, misurazioni di resistenza,
capacità e tensione fino a 600 V AC/DC, uscita analogica |
|
La pinza
amperometrica PCE-LCT 2 misura correnti alternate continue
fino a 80 A. Inoltre, questa pinza amperometrica serve per
misurare e comprovare tensioni alternate e continue,
resistenze, diodi, condensatori e frequenze. Questo fa si
che la pinza amperometrica sia uno strumento ideale per
l'ispezione degli impianti elettrici o nell'elettronica
delle automobili; per cui dovrebbe essere presente in
qualsiasi cassa di strumenti. Il diametro massimo del
conduttore di questa pinza amperometrica è di 23 mm. Grazie
al fatto che la pinza amperometrica PCE-LCT 2 ha una forma a
punta, è possibile effettuare misurazioni in quadri
elettrici. Il grande display ha una risoluzione fino a 0,001
e consente pertanto di realizzare misurazioni di alta
precisione. Nel caso debba realizzare misurazioni con la
pinza amperometrica che non permettano di leggere i valori,
può collegare la PCE-LCT 2 a un multimetro convenzionale e
leggere lì il valore. Il segnale analogico è di 10 mV per
ampere. Troverà una visione generale di tutte le pinze da
corrente
qui. |
|
Vedere / stampare le istruzioni
della pinza amperometrica
 |
|
- Misurazione della
corrente fino a 80 A
- Misurazione della tensione fino a 600 V
- Comprovazione del diodo, resistenza e
capacità
- Diametro max. del conduttore di 23 mm
- Display con illuminazione del fondo a 4000
digit |
- Alta risoluzione di 0,1
mA
- Uscita analogica
- Rispetta IEC 61010-2-032: CAT III, 600 V
- Memorizza il valore punta nel display
- Include i cavi di prova |
|
Specifiche tecniche |
|
Misurazione della tensione (DC
A) |
|
Range di misurazione |
Risoluzione |
Precisione (del valore di misura) |
|
0 A ... 4 A * |
1 mA |
± (2,8 % + 10 digit) |
|
0 A ... 80 A |
100 mA |
± (3 % + 8 digit) |
|
* Non esiste variabilità al
realizzare la funzione Zero nel range da 0 a 4 A
|
|
Misurazione della corrente (AC
A, 50/60 Hz) |
|
Range di misurazione |
Risoluzione |
Precisione |
|
0 A ... 4 A |
1 mA |
± (3 % + 10 digit) |
|
0 A ... 80 A |
100 mA |
± (3 % + 8 digit) |
|
Misurazione della tensione (DC
V) |
|
range di misurazione |
risoluzione |
Precisione (del valore di misura) |
|
0 V ... 400 mV |
0,1 mV |
± (1 % + 15 digit) |
|
0 V ... 4 V |
1 mV |
± (1 % + 3 digit) |
|
0 V ... 40 V |
10 mV |
± (1,5 % + 3 digit) |
|
0 V ... 400 V |
100 mV |
± (1,5 % + 3 digit) |
|
0 V ... 600 mV |
1 V |
± (2 % + 15 digit) |
|
Misurazione della tensione (AC
V, 50/60 Hz) |
|
range di misurazione |
risoluzione |
Precisione (del valor de
medición) |
|
0 V ... 400 mV |
0,1 mV |
± (1 % + 30 digit) |
|
0 V ... 4 V |
1 mV |
± (2 % + 5 digit) |
|
0 V ... 40 V |
10 mV |
± (2 % + 5 digit) |
|
0 V ... 400 V |
100 mV |
± (2 % + 5 digit) |
|
0 V ... 600 mV |
1 V |
± (2 % + 5 digit) |
|
Misurazione della resistenza |
|
range di misurazione |
risoluzione |
|
Precisione |
|
0 Ω ... 400 Ω |
0,1 Ω |
± (1 % + 4 digit) |
|
0 Ω ... 4 kΩ |
1 Ω |
± (1,5 % + 2 digit) |
|
0 Ω ... 40 kΩ |
10 Ω |
± (1,5 % + 2 digit) |
|
0 Ω ... 400 kΩ |
100 Ω |
± (1,5 % + 2 digit) |
|
0 Ω ... 4 MΩ |
1 kΩ |
± (2,5 % + 3 digit) |
|
0 Ω ... 40 MΩ |
10 kΩ |
± (3,5 % + 5 digit) |
|
Misurazione della capacità |
|
range di misurazione |
risoluzione |
|
Precisione |
|
0 F ... 40 nF |
10 pF |
± (5 % + 30 digit) |
|
0 F ... 400 nF |
100 pF |
± (3 % + 5 digit) |
|
0 F ... 4 µF |
1 nF |
± (3,5 % + 5 digit) |
|
0 F ... 40 µF |
10 nF |
± (3,5 % + 5 digit) |
|
0 Ω ... 100 µF |
100 nF |
± (5 % + 5 digit) |
|
Misurazione della frequenza |
|
range di misurazione |
risoluzione |
|
Precisione |
|
0 Hz ... 5 Hz |
0,001 Hz |
± (1,5 % + 5 digit) |
|
0 Hz ... 50 Hz |
0,01 Hz |
± (1,2 % + 2 digit) |
|
0 Hz ... 500 Hz |
0,1 Hz |
Sensibilità: 10 V rms min. con
un ciclo di lavoro da 20 % ... 80 % |
|
0 Hz ... 5 kHz |
0,001 kHz |
|
0 Hz ... 50 kHz |
0,01 kHz |
|
0 Hz ... 500 kHz |
0,1 kHz |
|
0 Hz ... 5 MHz |
0,001 MHz |
|
0 Hz ... 10 MHz |
0,01 MHz |
|
Fattore di regolazione |
|
range di misurazione |
risoluzione |
|
Precisione (del valore di misura) |
|
0,5 % ... 99 % |
0,1 % |
± (1,2 % + 2 digit) |
Impulsi in larghezza: 100 µs ...
100 ms
Frequenza: 5 Hz ... 150 kHz
Sensibilità: 10 V rms / min. |
|
Specifiche tecniche generiche |
|
Display |
4000 digit con illuminazione del
fondo |
|
Grandezze elettriche misurabili |
AC V, AC A, DC V, DC A,
resistenza, capacità, frequenza della rete, fattore di
regolazione |
|
Standard di sicurezza |
CAT III 600 V |
|
Diametro della pinza |
23 mm |
|
Impedenza di entrata |
7,8 MΩ |
|
Uscita analogica |
10 mV / amperio |
|
Impedenza di uscita |
3 kΩ |
|
Temperatura operativa |
-10 ºC ... 50 ºC |
|
Umidità ambientale |
<90 % H.r. |
|
Alimentazione |
2 x batterie 1,5 V AAA |
|
Corrente di entrata |
10 mA |
|
Peso |
200 g |
|
Dimensioni |
200 x 50 x 35 mm |
Contenuto
della spedizione
1 x pinza
amperometrica PCE-LCT 2, 2 x bateterie 1,5 V AA, 1 x
valigetta da trasporto, manuale di istruzioni |
|
Qui può vedere il contenuto della spedizione della pinza
amperometrico PCE-LCT 2 |
Qui può osservare come si misura con la pinza amperometrica
la corrente in un quadro elettrico.
|
 |
 |
|
