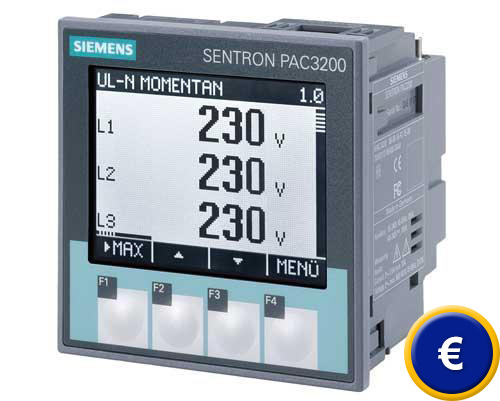

Misuratore di energia Siemens Sentron PAC3200
interfaccia Ethernet integrata / modulo di ampliamento integrato / protezione frontale IP 65 / misurazione e visualizzazione dei parametri di rete / contatore di energia attiva, reattiva e apparente

ll misuratore di energia Siemens Sentron PAC3200 è uno strumento che permette la visualizzazione dei parametri di rete più rilevanti. Il misuratore di energia oltre a misurare i valori delle grandezze elettriche come tensioni e correnti, permette anche di misurare la potenza reattiva, effettiva e apparente. In modo addizionale ha la facoltà di misurare e mostrare la distorsione della tensione di rete (distorsione armonica totale THD). Il misuratore di energia Siemens Sentron PAC3200 mostra i valori di misura attraverso un ampio display da 72 x 54 mm, con una risoluzione di 128 x 96 pixel. L'operatore può effettuare la configurazione attraverso quattro tasti funzione posizionati nella parte frontale dello strumento o per mezzo del software incluso nella spedizione. L'interfaccia Ethernet integrata a 10 Mbit/s fa si che questo misuratore di energia Siemens Sentron PAC3200 sia adeguato per essere usato anche nei sistemi di gestione dell'energia. I moduli di comunicazione opzionali (RS485 o Profibus) permettono di integrare il misuratore di energia Siemens Sentron PAC3200 nei sistemi di livello superiore. L'uso di questi canali di comunicazione, oltre a scambiare i dati con il misuratore di energia Siemens Sentron PAC3200, permettono anche la configurazione del display, così come il controllo e la consultazione degli I/O (ingressi/uscite) digitali, che si trovano nel misuratore di energia Siemens SENTRON PAC3200. La supervisione fino a 6 valori non suppone nessuna difficoltà per il misuratore di energia Sentron PAC3200. Grazie al tipo di protezione frontale IP65 può essere utilizzato anche in condizioni ambientali difficili, con umidità e polvere. Il software Sentron powerconfig compreso nella spedizione, permette oltre alla configurazione del misuratore di energia, di osservare anche i valori di misura online. Se ha qualche domanda sul misuratore di energia si metta in contatto con noi al numero: +39 0583 975114. I nosti tecnici e ingegneri la sapranno consigliare su questi misuratori di energia e sugli altri nostri prodotti: sistemi di regolazione e controllo, strumenti per laboratorio, misuratori o bilance di PCE Instruments.

Misuratore di energia Siemens Sentron PAC3200

- Facile messa in funzione grazie a un uso
  intuitivo

- Facile connessione ad un sistema attraverso
  differenti interfacce

- Installazione semplice e risparmio di spazio

- Calcola i valori medi di potenza dell'ultimo
  periodo di misurazione (1 … 60 minuti)

- Tipo di protezione frontale IP 65

- Determina l'energia apparente, attiva ed effettiva

Specifiche tecniche

Range di tensione

PAC3200-1/3:
L-N: 3 ... 400 V AC (+ 20 %), max. 347 per UL
L-L: 3 ... 690 V AC (+ 20 %), max. 600 per UL
tensione min. L-N: 3 ... 40 V AC

PAC3200-2:
L-N: 3 ... 289 V AC (+ 20 %)
L-L: 3 ... 500 V AC (+ 20 %)
categoria di sovratensione : CAT III

Range di corrente

1 A AC (+ 20 %, max. 300 V) o
5 A AC (+ 20 %, max. 300 V)
(Solo per connessione a trasformatori di corrente esterni)

Precisione della misura

tensione: ± 0,3 %
corrente: ± 0,2 %
potenza: ± 0,5 %
frequenza: ± 0,05 %
fattore di potenza: ± 0,5 %
energia attiva: categoria 0,5S (IEC 62053-22)
energia reattiva: categoria 2 (IEC 62053-22)

In caso di misurazioni attraverso i trasformatori di corrente o tensione esterni, la precisione di misura dipende dalla qualità dei suddetti trasformatori

Tensione di alimentazione

PAC3200-1/3:
95 … 240 V AC (50 / 60 Hz) ó
110 … 340 V DC
PAC3200-2:
22 … 65 V DC
categoria di sovratensione: CAT III

Consumo

tipico 8 VA

Ingressi digitali

1 ingresso

Uscite digitali

1 uscita

Connessione

PAC3200-1/2: viti
PAC3200-3: terminale di cavo

Display

Display grafico LCD e monocromatico
risoluzione: 128 x 96 pixel
dimensioni: 72 mm x 54 mm
periodo di aggiornamento: 0,33 ... 3 s, regolabile

Configurazione

4 tasti funzione o Software

Dimensioni

96 x 96 x 51 mm

Dimensioni per installazione su pannello

92 x 92 mm

Range di temperatura

operativo: -10 ... +55 °C
inattività: -25 ... +70 °C

Umidità relativa

95 % a 25 °C senza condensazione

Tipo di protezione

frontale: IP 65

Peso

ca. 325 g

Montaggio

clips di montaggio con viti

Contenuto della spedizione
1 x misuratore di energia Siemens Sentron PAC3200, software di configurazione SENTRON Powerconfig, materiale per attacco, istruzioni

Accessori opzionali

SENTRON PAC TMP

Adattatore per montaggio su pannello del misuratore di energia de Siemens Sentron PAC 3200

Modulo di ampliamento PAC PROFIBUS DP

- modulo di cominicazione collegabile
- rilevazione automatica del modulo
- permette di parametrizzare attraverso la parte
  frontale dello strumento o mediante il software
- trasferimento ciclico e non ciclico dei dati
- facile integrazione attraverso l'archivio GSD.
- velocità di trasferimento da 9,6 Kbit/s fino a
  12 Mbit/s
- connessione attraverso connettore SUB-D a 9
  pin

Modulo di ampliamento PAC RS485

- modulo di cominicazione collegabile
- rilevazione automatica del modulo
- permette di parametrizzare attraverso la parte
  frontale dello strumento o mediante il software
- Supporto per il protocollo Modbus RTU
- velocità di trasferimento 4,8 / 9,6 / 19,2 /
  38,4 kBd
- connessione attraverso terminali a vite da  6
  pin

Software SENTRON powermanager (standard)

- collezione e registrazione dei valori di misura
- visualizzazione dei valori di misura
  attraverso tabelle.
- possibilità di configurare in forma libera le
  indicazioni delle grandezze
- supervisione dello stato e valori limite
- visualizzazione dei dati salvati e dati online.
- lettura della memoria interna
- permette report sui costi dei consumi
- interscambio dei dati con altri sistemi
- permette la configurazione del sistema
