Regolatore universale PCE-RE82
regolatore con ingresso analogico universale / due indicatori a barre / processi programmabili / PCE-RE82 con ingresso analogico opzionale, interfaccia RS-485 / uscita con regolazione continua

Il regolatore universale PCE-RE82 si utilizza per regolare la temperatura e altre grandezze fisiche come la pressione, l'umidità o l'indicazione del livello. L'ingresso analogico di questo regolatore universale può processare differenti segnali e si può scalare liberamente. È possibile utlizzare anche il secondo ingresso analogico opzionale, così da aumentare l'ambito d'uso di questo regolatore universale. Attraverso l'ingresso digitale può collegare per esempio un PLC che comunicherà con il regolatore universale. Il regolatore universale le offre quattro uscite che a seconda dell'applicazione possono essere utilizzate per differenti controlli. Oltre alla funzione di regolazione può essere utilizzato anche come uscita di segnale o uscita di allarme. Grazie a due loop di controllo interno con parametri di regolazione propri è possibile effettuare anche una regolazione su tre punti. Le funzioni del regolatore universale si possono controllare in tre modi. Oltre a controllare il regolatore mediante un valore di riferimento fissato dall'operatore, può controllarlo anche attraverso l'entrata analogica opzionale. Come terza possibilità può mettere nella memoria interna del regolatore universale 15 programmi con 15 segmenti ognuno che controllano il valore di riferimento. Per configurare il regolatore universale ha a disposizione 4 tasti nella parte frontale. I valori di misura e gli altri parametri vengono mostrati in due display da 4 cifre. Ognuna dispone anche di un grafico a barre che mostra differenti grandezze del processo di regolazione. Lo stato operativo attuale delle uscite è mostrato attraverso dei LED. Se ha qualche domanda sul regolatore universale si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su questi regolatori universali e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

Regolatore universale PCE-RE82

- Due indicatori di 7 segmenti e grafici a barre
- Ricerca automatica dei parametri
  ottimali di regolazione
- Possibilità di regolazione su 3 punti

- Ingresso analogica universale
- Memoria per 15 programmi
- Interfaccia RS-485 opzionale con
  uscita di regolazione continua

Specifiche tecniche

Ingressi

Ingresso analogico universale:
Sensori a resistenza: 2 o 3 fili Pt100, Pt500, Pt1000, Ni100, Cu100
Termoelementi tipo J, T, K, S, R, B, E, N
Resistenza: 0 ... 400 Ω
Tensione: 0 ... 5 V, 0 ... 10 V
Corrente: 0 ... 20 mA, 4 ... 20 mA
Ingresso digitale:
Contatto libero di potenza (aperto o chiuso)
Ingresso analogico opzionale:
Corrente: 0 ... 20 mA, 4 ... 20 mA

Modalità di controllo

P, PD, PI, PID, regolazione ON/OFF con isteresi

Display

2 x display LED a 4 cifre
2 x grafici a barre

Uscite

3 o 4 relè, contatto di commutazione: 220 V, 5 A
Opzionale:
Uscita per regolazione continua: 0 ... 5/10 V,
0/4 ... 20 mA
Interfaccia RS-485

Potenza assorbita

<3 VA

Temperatura ambientale

Funzionamento: 0 ... +40 ºC

Umidità dell'aria

<85 % U.r. (senza condensazione)

Dimensioni

96 x 48 x 93 mm

Dimensioni per installazione su pannello

92 x 45 mm

Tensione di alimentazione
PCE-RE82-1/3
PCE-RE82-2/4

85 ... 253 V AC/DC
20 ... 40 V DC

Tipo di protezione

Frontale: IP 65
Parte posteriore: IP 20

Peso

<200 g

Montaggio

clips di montaggio con viti di attacco, connessione mediante morsetti

Normative

EN 61010-1 CAT III

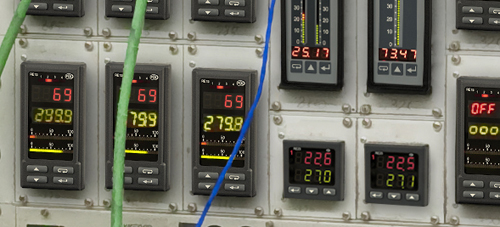

Generalmente i regolatori universali si usano per monitorizzare e controllare parametri del processo. L'ingresso universale può essere utilizzato praticamente per tutti i segnali di processo e per ogni tipo di sensori. Questo le fa risparmiare tempo e denaro. Il regolatore universale si usa anche per le strutture di misura e di controllo mobili, dove le condizioni variano. Controlla un processo specifico per un periodo di tempo determinato. Dovuto ai differenti tipi di ingressi, le differenti condizioni iniziali ed il controllo continuo e discontinuo, il regolatore universale può essere utilizzato in molte applicazioni di processo.

Contenuto della spedizione
1 x regolatore universale PCE-RE82, materiale di connessione, istruzioni

Varianti disponibili del regolatore universale PCE-RE82

PCE-RE82-1

85 ... 253 V AC/DC, 2 relè

PCE-RE82-2

20 ... 40 V DC, 2 relè

PCE-RE82-3

85 ... 253 V AC/DC,
2 uscita di regolazione analogica

PCE-RE82-4

20 ... 40 V DC,
2 uscita di regolazione analogica
