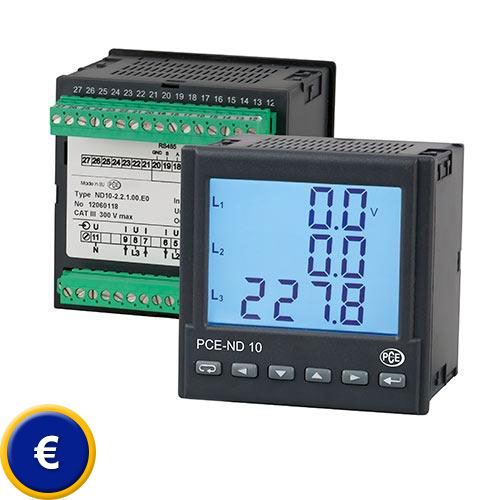

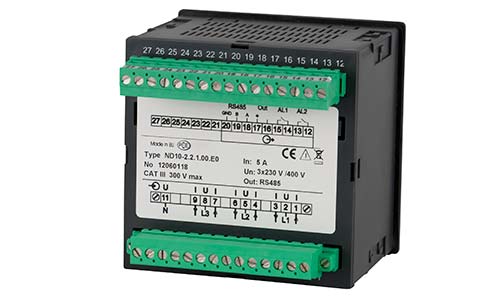

Indicatore digitale di potenza PCE-ND10
indicatore digitale di potenza per installazione fissa / display retroilluminato 3,5 " / 2 uscite di allarme / uscita impulsi / interfaccia Modbus RTU / pannello frontale IP65 / rilevamento fasi
misura e indicazione di corrente, tensione, potenze, fattore di potenza, angolo di fase

L'indicatore digitale di potenza PCE-ND10 misura tutti i parametri di rete nelle reti a 3 fasi. L'indicatore digitale di potenza PCE-ND10 non ha nessun problema a misurare corrente, tensione e potenza. La misura della corrente si può effettuare in modalità trifase o diretta. Esiste anche la possibilità di misurare alte correnti con trasduttori. La misura della tensione viene effettuata direttamente (fase a fase) fino a 500 V attraverso le 2 connessioni. L'indicatore digitale di potenza PCE-ND10 è adatto solo per reti trifase. Tutti i parametri vengono visualizzati nell'ampio display retroilluminato dell'indicatore digitale di potenza PCE-ND10. Con i tasti del pannello frontale l'operatore può passare da un parametro all'altro ed effettuare tutte le impostazioni rilevanti per effettuare le misure. L'indicatore digitale di potenza PCE-ND10 ha dei relè che possono attivare un allarme quando vengono superati i parametri programmati. Attraverso l'interfaccia Modbus RTU dell'indicatore digitale di potenza si possono trasferire i valori misurati. Attraverso l'uscita a impulsi, l'indicatore digitale di potenza PCE-ND10 può inviare energia attiva ad un contatore di energia / corrente. Il pannello frontale dell'indicatore digitale di potenza PCE-ND10 è protetto secondo IP65. L'indicatore digitale di potenza PCE-ND10 può essere installato su pannelli di controllo, le dimensioni interne sono di 92 x 92 mm, mentre le dimensioni del pannello frontale dell'indicatore digitale di potenza sono di 96 x 96 mm. Per ulteriori informazioni sull'indicatore digitale di potenza PCE-ND10 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi indicatori digitali di potenza e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Dimensioni per installazione su pannello
  92 x 92 mm
- Misure U, I, f, P, Q, S, PF...
- Alimentazione per tensione misurata
- Allarme
- Rileva ordini di fase errati

- Uscita a impulsi dell'energia attiva
- IP65 nel pannello frontale
- Display retroilluminato LCD da 3,5 "
- Facile installazione
- Interfaccia Modbus RS-485

Specifiche tecniche dell'indicatore digitale di potenza PCE-ND10

Grandezza misurata

Range indicazione

Range di misura

Precisione

Ingresso corrente

1 A

5 A

0,00 ... 1500 A

0,00 ... 60000 A

0,005 ... 1,2 A AC

0,025 ... 6 A AC

± 0,2 % del range di misura

Tensione L-N

230 % V

290 % V

0,0 ... 1,012 MV

0,0 ... 1,200 MV

195 ... 253 V AC

246 ... 300 V AC

± 0,2 % del valore di misura

Tensione L-L

400 V

500 V

0,0 ... 1,752 MV

0,0 ... 2,000 MV

340 ... 440 V

425 ... 520 V

± 0,5 % del valore di misura

Frequenza

47,0 ... 63,0 Hz

47,0 ... 63,0 Hz

± 0,2 % del valore di misura

Potenza attiva

-9999 ... 9999 MW

-1,52 kW ... 1,52 kW

± 0,5 % del range di misura

Potenza  reattiva

-9999 ... 9999 Mvar

-1,52 ... 1,52 Mvar

± 0,5 % del range di misura

Potenza  apparente

0,00 VA ... 9999 MVA

1,0 VA ... 1,52 VA

± 0,5 % del range di misura

Fattore di potenza  PF

-1 ... 1

- 1 ... 1

± 1 % del range di misura

Tan φ

-1,2 ... 1,2

-1,2 ... 1,2

± 1 % del range di misura

Cos φ

-1 ... 1

-1 ... 1

± 1 % del range di misura

φ

-180 ... 180 °

- 180 ... 180 °

± 0,5 % del range di misura

Energia attiva assorbita

0 ... 99.999.999 kWh

± 0,5 % del range di misura

Energia attiva emessa

0 ... 99.999.999 kWh

± 0,5 % del range di misura

Energia reattiva assorbita

0 ... 99.999.999 kWh

± 0,5 % del range di misura

Energia reattiva emessa

0 ... 99.999.999 kWh

± 0,5 % del range di misura

THD

0 ... 100 %

± 5 % del range di misura

Specifiche tecniche generali indicatore digitale di potenza PCE-ND10

Uscita relè

2 uscite

max. 250 V AC / 0,5 A

Uscita a impulsi potenza attiva

O/C (NPN)

Classe A secondo EN62053-31

Tensione 18 ... 27 V

Corrente 10 ... 27 mA

Interfaccia RS-485

Modbus RTU 8N2 / 8E1 / 8 O1 / (n1

Velocità di trasmissione 4800 / 9600 / 19200 / 38400 /s

Display

LCD monocromatico retroilluminato di 3,5 "

Tensione alimentazione L3

195 ... 253 V AC / 47 ... 62 Hz

246 ... 300 V AC / 47 ... 62 Hz

Condizioni ambientali

-20 ... 55 °C / 25 ... 95 % H.r

Condizioni in inattività

- 30 ... 70 ° C / senza condensazione

Sicurezza elettrica

EN 61010-1

Dimensioni

96 x 96 x 77 mm

Dimensioni per installazione su pannello

92 x 92 mm

Peso

ca. 300 g

Grado di protezione

IP65

Contenuto della spedizione dell'indicatore digitale di potenza PCE-ND10

1 x indicatore digitale di potenza PCE-ND10, 2 x pinze, 1 x istruzioni

Versioni disponibili dell'indicatore digitale di potenza PCE-ND10

PCE-ND10-1

Ingresso corrente: 1 A
Ingresso tensione: 230 V / 400 V
Senza interfaccia RS-485

PCE-ND10-2

Ingresso corrente: 5 A
Ingresso tensione: 230 V / 400 V
Senza interfaccia RS-485

PCE-ND10-3

Ingresso corrente: 1 A
Ingresso tensione: 230 V / 400 V
Con interfaccia RS-485

PCE-ND10-4

Ingresso corrente: 5 A
Ingresso tensione: 230 V / 400 V
Con interfaccia RS-485

PCE-ND10-5

Ingresso corrente: 1 A
Ingresso tensione: 290 V / 500 V
Senza interfaccia RS-485

PCE-ND10-6

Ingresso corrente: 5 A
Ingresso tensione: 290 V / 500 V
Senza interfaccia RS-485

PCE-ND10-7

Ingresso corrente: 1 A
Ingresso tensione: 290 V / 500 V
Con interfaccia RS-485

PCE-ND10-8

Ingresso corrente: 5 A
Ingresso tensione: 290 V / 500 V
Con interfaccia RS-485
