Dinamometro da carico TZR con trasmissione per radio controllo |
|||||
|
Il dinamometro di carico TZR è uno strumento di misura che serve per determinare forze di trazione come quelle che si applicano a una bilancia per gru. Il dinamometro di carico TZR dispone di un indicatore esterno con trasmissione per radio controllo. In questo modo potrà leggere i valori di misura nel display e trametterli al PC per mezzo dell'interfaccia RS-232. Per questo le offriamo il software col cavo di dati come componenti supplementari. L'indicatore esterno possiede tutte le funzioni del dinamometro di carico. Il dinamometro di carico è composto da una struttura con display LCD integrato. Per le sue molteplici applicazioni, il braccio di carica ha un uso universale. Sia per misurare forze di trazione, sia da usare come basculla (basculla per gru) il braccio di carico è una solida soluzione per i più diversi ambiti di applicazione. In modo opzionale le offriamo un gancio e anello per poter attaccare il carico direttamente. Ha anche la possibilità di combinare un gancio con un anello. Il braccio di carico è dotato di un display LCD facile da leggere. Il display del dinamometro da carico mostra il valore lordo o netto del carico attuale o del valore massimo secondo quanto si desideri. La funzione di taratura (azzeramento dell'indicatore) è possibile in ogni campo di pesatura. Per favore tenga presente che non deve superare la carica totale introdotta. Se ha qualche domanda sul dinamometro da carico si metta in contatto con noi al numero: +39 0583 975114. I nosti tecnici e ingegneri la sapranno consigliare su questi dinamometri e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments. |
|||||
|
|
|||||
|

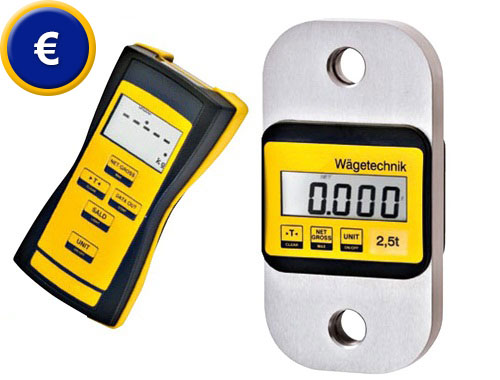

Dinamometro di carico TZR indicatore esterno |
|||||
|
- Comando a distanza
- Spengimento automatico per
risparmiare la - Cambio della batteria molto semplice - Avviso di sovracarica - Indicazione del peso max. (lordo / netto) - Display integrato nella gru di carico - Unità di misura kg, t, lbs, to, kN |
- Trasmissione dati via radio - Semplice utilizzo, struttura robusta - Valore massimo (valore di picco) - Lunga durata della batteria fino a 200 h - Alta precisione della pesata - Peso leggero - Buona capacità di lettura |
||||
| Precisazioni tecniche | |||||
| Dinamometro da carico |
TZR 1 |
TZR 2,5 |
TZR 5 | TZR 10 | TZR 20 |
| Rango di misurazione | 0 ... 1 t | 0 ... 2,5 t | 0 ... 5 t | 0 ... 10 t | 0 ... 20 t |
| Carico nominale | 1,0 t | 2,5 t | 5 t | 10 t | 20 t |
| Carico limite | 1,1 t | 2,75 t | 5,5 t | 11 t | 22 t |
| Carico di rottura | > = 4 t | > = 10 t | > 20 t | > 40 t | > 80 t |
| Capacità di lettura | 1 kg | 1 kg | 1 kg | 10 kg | 10 kg |
| Peso | 1,1 kg | 1,7 kg | 2,1 kg | 3,9 kg | 6,8 kg |
| Precisione | 0,2 % della carica nominale | ||||
| Campo di temperatura oper. | - 10 °C ... + 50 °C | ||||
| Campo di temperatura immag. | - 20 °C ... + 70 °C | ||||
| Tipo di protezione | IP 54 | ||||
| Durata operativa | ca. 200 h a 20°C | ||||
| Batterie | 7 x batterie 1,5 V AA | ||||
| Display | display LCD di 20,5 mm da 4 1/2 posizioni | ||||
| Livello di taratura | 100% del carico nominale | ||||
| Avviso di sovraccarica | al superare il 110% del carico nominale | ||||

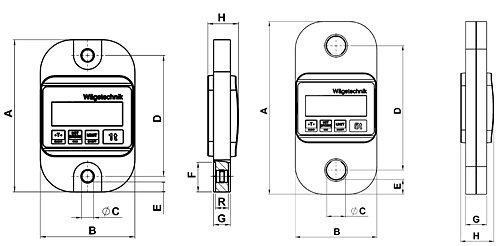

| Disegno tecnico del dinamometro | |||||
|
|
|||||
|
Dimensiona del dinamometro TZR 1,0 t |
Dimensiona del dinamometro TZR 2,5 t ... 20 t | ||||
| Dinamometro |
TZR 1 |
TZR 2,5 |
TZR 5 | TZR 10 | TZR 20 |
| A | 190 mm | 233 mm | 250 mm | 325 mm | 378 mm |
| B | 118 mm | 118 mm | 118 mm | 118 mm | 141 mm |
| C | Ø 14 mm | Ø 22 mm | Ø 27 mm | Ø 48 mm | Ø 55 mm |
| D | 151 mm | 173 mm | 180 mm | 213 mm | 233 mm |
| E | 12,5 mm | 19 mm | 21,5 mm | 22 mm | 32 mm |
| F | 37 mm | - | - | - | - |
| G | 21 mm | 25 mm | 30,5 mm | 47 mm | 57 mm |
| H | 38,4 mm | 42,2 mm | 45,1 mm | 64,4 mm | 74,2 mm |
|
Contenuto della spedizione 1 x dinamometro da carico TZR 7 x batterie 1,5 V AA, 1 x 1 x cavo PC, 1 x software 1 x valigetta da trasporto, Istruzioni per l'uso
Attenzione |
|
||||
|
Supplementare - Gancio - Anello Offriamo anche il braccio da carico modello TZL senza indicatore esterno. Troverà più informazioni al riguardo visitando il link seguente: Dinamometro di carico TZL |
|||||

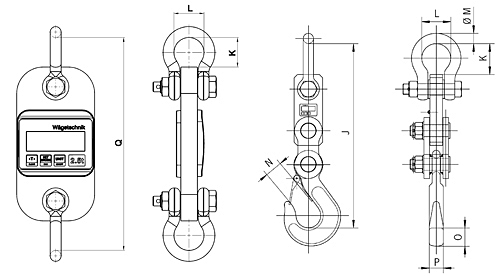

| Disegno tecnico del dinamometro | |||||
|
|
|||||
|
Dinamometro da carico TZR con anello |
Dinamometro TZR con gancio | ||||
| Dinamometro |
TZR 1 |
TZR 2,5 |
TZR 5 | TZR 10 | TZR 20 |
| J | 348 mm | 604 mm | 610 mm | 690 mm | 780 mm |
| K | 30 mm | 34 mm | 50 mm | 105 mm | 92 mm |
| L | 26 mm | 38 mm | 44 mm | 95 mm | 95 mm |
| M | Ø 10 mm | Ø 16 mm | Ø 19 mm | Ø 35 mm | Ø 35 mm |
| N | 25 mm | 25 mm | 32 mm | 50 mm | 70 mm |
| O | 23 mm | 23 mm | 37 mm | 63 mm | 80 mm |
| P | 17 mm | 17 mm | 28 mm | 44 mm | 57 mm |
| Q | 235 mm | 309 mm | 315 mm | 535 mm | 562 mm |
| R | 16 mm | - | - | - | - |
|
|
|
||||
|
