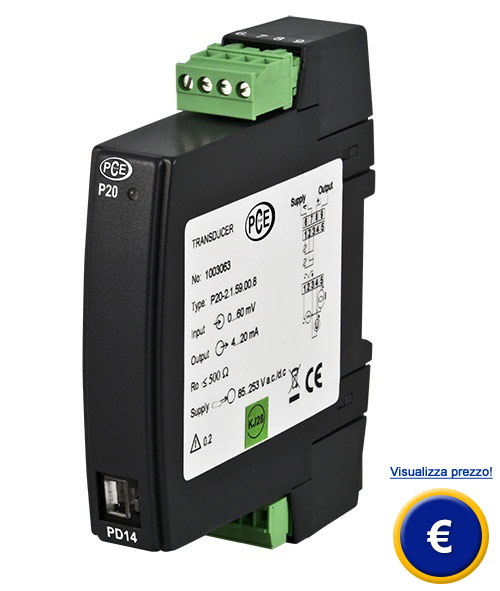

Trasmettitore di temperatura PCE-P20
per termoelementi e termometri di resistenza /
ideale per segnali normalizzati
separazione galvanica dell'entrata e uscita |
|
Il trasmettitore di temperatura
PCE-P20 è stato pensato per convertire il segnale di differenti
sensori di temperatura in un segnale normalizzato di 4 ... 20 mA.
Oltre ai sensori di temperatura come Pt100, Pt1000 o
termoelementi, il trasmettitore di temperatura può convertire
altri differenti tipi di segnali. Pertanto, il trasmettitore di
temperatura si può usare di forma amplia. Può anche
convertire tensioni di -10 ... +10 in differenti scale di 4 … 20
mA. La entrata, l'uscita e l'alimentazione sono separate
galvanicamente. Il trasmettitore di temperatura dispone di una
compensazione di temperatura propria che è necessaria per
convertire segnali di termoelementi. Pertanto, non è necessario
collegare una compensazione dall'esterno al trasmettitore di
temperatura PCE-P20. I parametri del trasmettitore di
temperatura si trasferiscono allo strumento attraverso
l'adattatore di programmazione PCE-PD14. Questa funzione evita
una manipolazione indebita del processo. Anche il software le
permette di vedere i valori di misura attuali. Ciò è vantaggioso
soprattutto quando si realizza una configurazione nuova nel
trasmettitore di temperatura ma che non si è ancora collegato al
processo. Con questa funzione previene gli errori. Se ha
qualche domanda sul trasmettitore di temperatura si metta in
contatto con noi al numero:
+39 0583 975114.
I nostri tecnici e ingegneri
la sapranno consigliare su
questi
trasmettitore di temperatura e sugli
altri nostri prodotti:
sistemi di regolazione e controllo, misuratori o bilance. |
|
|
|
Trasmettitore di temperatura PCE-P20
|
|
- Entrate per differenti forme
d'onda
- Uscita 4 ... 20 mA
- Programmazione attraverso il
software |
- Uscite con separazione galvanica

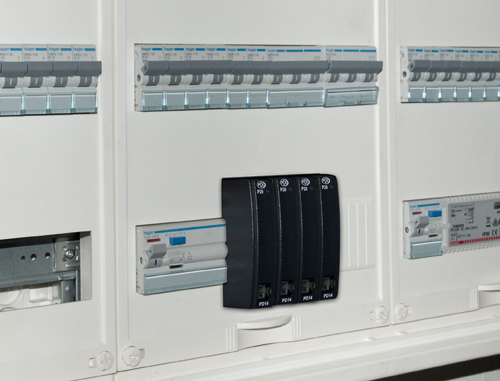

- Striscia di montaggio
- Di scarse dimensioni |
|
Specifiche tecniche |
|
Entrata
Pt100, Pt250,
Pt500, Pt1000
termoelemento
tipo K, J, S, N
Tensione
continua
Corrente
continua
Resistenza |
-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω |
|
Uscita
Tensione
Corrente |
0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA |
|
Resistenza di entrata
Tensione
Corrente
|
> 1 MΩ
12 Ω ± 1%
|
|
Resistenza massima nell'uscita
|
≤ 500 Ω
|
|
Classe
di precisione |
0,2 |
|
Isolamento |
Entrata e uscita separate
galvanicamente |
|
Tensione di alimentazione |
85 V ... 253 V AC / DC
20 V ... 40 V AC / DC |
|
Funzioni |
mediante adattatore di
programmazione
si invia programmato |
|
Temperatura operativa |
- 20 °C ... 55 °C |
|
Temperatura din inattività |
- 20 °C ... 85 °C |
|
Umidità massima dell'aria |
≤ 95 % H.r. |
|
Dimensioni (larghezza x altezza x
profondità) |
22,5 x 100 x 120 mm |
|
Montaggio |
striscia da montaggio di 35 mm |
|
Peso |
125 g |
|
Contenuto della spedizione
1 x trasmettitore di temperatura
PCE-P20, 1 x instruzioni |
|
Versioni disponibili del
trasmettitore di temperatura PCE-P20
(segnale di entrata e range di misurazione si possono
programmare con il PCE-PD14) |
|
PCE-P20-PT-1 |
alimentazione 85 … 253 V AC/DC
programmato:
Pt100, 0 ... 200 ºC |
|
PCE-P20-PT-2 |
alimentazione 20 … 40 V AC/DC
programmato: Pt100, 0 ... 200 ºC
|
|
PCE-P20-TC-1 |
alimentazione 85 … 253 V AC/DC
programmato:
Termoelemento tipo K, 0 ... 600 ºC |
|
PCE-P20-TC-2
|
alimentazione 20 … 40 V AC/DC
programmato:
Termoelemento tipo K, 0 ... 600 ºC |
|
PCE-P20-KV-1
|
alimentazione 85 … 253 V AC/DC
Si regola secondo la sollecitazione
del cliente |
|
PCE-P20-KV-2
|
alimentazione 20 … 40 V AC/DC
Si regola secondo la sollecitazione
del cliente |
|
Componenti addizionali del
trasmettitore di temperatura PCE-P20 |
|
-
Adattatore per programmazione PCE-PD 14
Per regolare i differenti parametri del trasmettitore di
temperatura PCE-P20 si richiede l'adattatore per programmazione
PCE-PD 14. Mediante il software che viene incluso nella
spedizione si può regolare facilmente, attraverso il porto USB,
il trasmettitore di temperatura. |
|
 |
|
 |
 |
|
