Microscopi
I microscopi si compongono fondamentalmente di due componenti ottici, l'obiettivo e l'oculare, uniti mediante il tubo da un dispositivo di illuminazione; di un tavolo e un treppiede per l'assoggettamento dei componenti ottici . Il dispositivo di illuminazione dei microscopi consiste normalmente in una lampada microscopica incorporata a un treppiede, che si può regolare al collettore (lente o sistema di lente vicina alla lampada) e collocata dietro il diaframma che limita il campo luminoso. Il condensatore dei microscopi è spesso un complicato sistema di lenti e di specchi, che ripoduce il diaframma che limita il campo luminoso sulla superficie dell'oggetto. L'obiettivo dei microscopi è dare un'immagine intermedia reale ampliata dell'oggetto grazie alla quale si può osservare con l'oculare in modo più ampio. Per osservare l'oggetto con entrambi gli oculari, il microscopio è dotato di due oculari (microscopi binoculari). Con questo modo di illuminazione si distinguono i microscopi a luce trasmessa, che passa attraverso oggetti molto sottili, trasparenti, e i microscopici a luce riflessa per l'analisi della superficie di un corpo opaco. Offriamo la nostra gamma di microscopi per molti usi diversi (nei laboratori, nella ricerca, come hobby ...). Tutti questi microscopi sono ottimi in tutti i luoghi indicati perchè si possono collegare, con un cavo USB, a un portatile o a un PC, e offrono pertanto la possibilità di documentare direttamente un'analisi oppure, con una connessione a un proiettore di ampliamento di immagine, rendere l'immagine accessibile a un vasto pubblico. Le offriamo anche la possibilità di dotare facilmente e senza eccessivi costi il suo microscopio attuale di un micro-oculare, e con la trasmissione diretta al PC, è possibile apportare una attualizzazione tecnica. I nostri tecnici e i nostri ingegneri sono a sua disposizione per darle una consulenza sui nostri microscopi così come su tutti gli altri prodotti (bilance / strumenti di misura). Ci chiami al numero di telefono: +39 0583 975 114.

Le specifiche tecniche sui microscopi li può vedere nei seguenti link:

- Microscopi PCE-PTM 100
  (microscopi di tasca con forma di matita maneggevoli di fino a 100 ingrandimenti)

- Microscopi PCE-ME 100
  (economici per la trasmissione diretta al PC, include software e adattatore)

- Microscopi PCE-MM 200
  (USB maneggevoli con 200 ingrandimenti, illuminazione LED, treppiede e software)

- Microscopi monoculari PCE-MM 100
  (microscopi monoculari con 400 ingrandimenti, tubi rotatori, a luce trasmessa)

- Microscopi binoculari PCE-BM 200
  (microscopi con schermo di LCD, con 1600 aumenti, biglietto a memoria SD)

- Microscopi con display PCE-VMS 200
  (microscopi con display, 100 ingrandimenti, a luce riflessa e luce trasmessa)

- Microscopi da tavolo PCE-XM 100
  (microscopi di tavolo robusti di fino a 150 ingrandimenti)

- Microscopi trioculari PCE-TM 2000
  (microscopi trioculari con camera USB, software, a luce trasmessa)

Pulizia dei microscopi.
Un requisito per ottenere immagini nitide è che l'ottica sia pulito. Il maggiore problema lo costituisce la polvere. Da una parte disturbano nel momento di visualizzare l'immagine, e d'altra parte rigano la superficie di vetro e danneggiano l'ingranaggio e la superficie di scivolamento. Perciò, proteggere i microscopi dalla polvere è una delle misure più importanti per prevenire danni. Per ciò, è importante di coprire i microscopi con una coperta soave e facile da pulire dopo ogni uso, e pulire di forma regolare la coperta per evitare che la polvere penetri fino ai microscopi. È importante che le aperture in quello trasporta cugine siano anche sempre coperte. È importante differenziare la classe di sporcizia nel momento di pulire componenti ottici: particelle di polvere (residui di vetro dei copre oggetti resti di tessile, etc.) e sporcizia in generale (orme digitali, etc).

I microscopi sono strumenti che permettono di osservare oggetti che sono troppo piccoli per essere visto a prima vista. Il più comune di essi è il microscopio ottico che questo basato in lenti ottiche.

Parti essenziali dei microscopi.

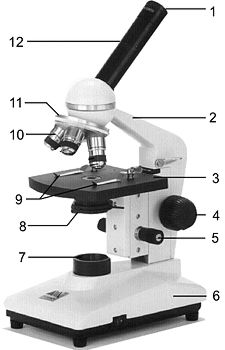

I microscopi moderni possono essere formati da differenti componenti. Nell'immagine contigua si enumerano le parti più importanti.

I microscopi contengono i seguenti componenti:
Il piede è la base dei microscopi, sui quali si strutturano gli altri componenti. Lo stativo è una colonna sulla quale si appoggiano l'ottica e il tavolino portaoggetti. Il tubo è quasi sempre sistemato in posizione obliqua, raramente in verticale, nella parte superiore dei microscopi. Il supporto per lavorare, che ha un'apertura al centro, si chiama tavolino portaoggetti. Per regolare la nitidezza, normalmente si dispone di due rotelle, la ruota di regolazione macrometrica e quella di regolazione micrometrica. Tutti gli altri componenti dei microscopi che si usano per l'illuminazione e l'ingrandimento del preparato, formano parte dell'ottica. Si osserva attraverso l'oculare che si trova nel tubo. Sul preparato si trovano gli obiettivi soggetti al revolver per cambiarli in modo istantaneo. Sotto il tavolino portaoggetti dei microscopi si trova un sistema di lenti chiamato condensatore. Per illuminare i preparati si usa la fonte di luce o uno specchio.

Deve tenere anche in conto, nel momento di utilizzare i microscopi, sono le differenti caratteristiche degli obiettivi dei
microscopi poiché di essi dipende che abbiamo una migliore immagine delle dimostrazioni che si pretendono di osservare o studiare. Di seguito faremo una breve relazione di dette caratteristiche come:
   - La scala di riproduzione che è la relazione lineare che esiste tra il volume dell'oggetto e la sua immagine, come per
     esempio 4:1, 40:1,...
   - Il potere definitore che si riferisce alla capacità degli obiettivi di formare bene immagini coi contorni definiti.
   - Il limite di risoluzione che è la distanza più piccola che deve avere tra i due oggetti affinché possano visualizzarsi a
     parte.
   - Il potere di penetrazione che è il ci permette l'osservazione simultanea di vari piani della dimostrazione che è
     inversamente proporzionale alla scala di riproduzione o aumento.
   - La distanza frontale che è la distanza che c'è della lente frontale fino alla dimostrazione posizionata nel vetrino,
     quando è focalizzata, diminuendo quando va maggiorato la scala di riproduzione dell'obiettivo.
   - L'aumento totale quello che dobbiamo tenere in conto che anche l'oculare ha un aumento, per quello che quello
     aumento totale dell'immagine che stiamo osservando è il prodotto tra l'aumento dell'obiettivo e quello dell'oculare.

I microscopi sono composti di varie parti: una ottica e un'altra meccanica. Qui di seguito le offriamo una breve descrizione di queste componenti:

 - Oculare: sono le lenti situate più vicino all'obsservatore.
 - Braccio / supporto del tubo: sono situati perpendicolarmente al piede e possono avere una forma arcuata oppure
   possono essere posizionati in modo verticale per poterli così unire al piede.
 - Tavolino: è la parte che supporta il portaoggetti; è provvisto di due pinze e di un foro attraverso il queale penetra la luce
   per osservare l'oggetto.
 - Funzione macrometrica: è una rotella che serve per mettere a fuoco e spostare rapidamente le lenti.
 - Funzione micrometrica: è una rotella che serve per mettere a fuoco ed effettuare lo spostamento delle lenti in modo
   lento.
 - Regolazione dell'altezza del tavolino: è una rotella mediante la quale si regola il tavolino.
 - Piede: è la parte che sostiene il microscopio.
 - Fonte di luce: si usa per illuminare le prove o gli oggetti da osservare, e si trova istallata nel piede.
 - Condesatore: è l'insieme delle lenti che si trovano situate sotto il tavolino e la sua funzione è quella di concentrare la
   luce sulla prova o oggetto.
 - Pinze: sono due pinze che si trovano sul tavolino e si usano per tenere bloccate le prove.
 - Obiettivo: è la lente che si trova più vicina alla prova e consente di ingrandire la sue immagine.
 - Revolver: è la parte che sostiene il sistema di obiettivi, che si possono alternare con un movimento di rotazione.
 - Tubo: è la parte dove si trova l'oculare: nella parte inferiore si trova il revolver con gli obiettivi e gli oculari nella parte
   superiore.




I microscopi sonod dotati dei seguenti componenti:
Il piede è la base dei microscopi, sul quale si strutturano gli altri componenti. Il supporto del tubo è una colonna sulla quale si trovano l'ottica e il tavolino. Il tubo è quasi sempre di forma obliqua, raramente di forma verticale, nella parte superiore dei microscopi. Il supporto per lavorare, che ha un foro al centro, si chiama tavolino. Per la regolazione della nitidezza dispone di solito di due rotelle, la rotella di funzione macrometrica e quella di funzione micrometrica. Tutti gli altri componenti dei microscopi che si usano per l'illuminazione e l'ingrandimento della prova, formano parte dell'ottica. Si guarada attraverso l'oculare che si trova nel tubo. Sulla prova si trovano gli obiettivi fissi al revolver per cambiarli in modo inmeditato. Sotto il tavolino dei microscopi si trova un sistema di lenti chiamato condensatore. Per illuminare le prove si usa la fonte di luce o uno specchio.

Passaggi da seguire per effettuare un'osservazione attraverso i microscopi.
Per fare un'osservazione attraverso i microscopi deve seguire alcuni passaggi che le consentono di ottenere un ottimo risultato. La prima cosa da fare è sottoporre l'oggetto o prova da osservare aun procedimento che consente di mettere in rilievo alcune delle parti che si vuole osservare in modo particolareggiato. Si deve conservare la prova od oggetto per effettuare osservazioni successive. Le due fasi di questo processo sono: il fissaggio e la coloritura. Il fissaggio permette di bloccare la prova che vogliamo osservare perchè non si muova, e a questo scopo si usano differenti sostaze liquide o temperature elevate perchè la prova si disidrati, per poi lavarla con una sostanza appropriata ed effettuare l'osservazione. In quanto alla coloritura, si tratta di colorare la prova che vogliamo osservare attraverso i microscopi per poter mettere in evidenza le parti che ci interessano. Per realizzare la coloritura la gamma dei colori è molto amplia, e ognuno di quelli rileva una parte differente della prova; per esempio se la prova che dobbiamo osservare attraverso i microscopi è una cellula, la coloritura che dovremmo usare per l'osservazione del nucleo della cellula sarebbe la fucsina basica, il verde metile. Se volgiamo osservare il citoplasma della stessa si dovrebbe usare la fucsina acida, il verde luce o la eosina, etc. Una volta che abbia preparato le prove da osservare attraverso i microscopi, li deve collacre su un vetro trasparente (portaoggetti) e coprirli con un altro vetro trasparente più sottile (coprioggetti). Le prove si metteranno nei microscopi per effettuare l'osservazione. Per ottenere un'immagine ingrandita delle prove nei microscopi debe combinare gli obiettivi con l'oculare. Sucessivamente, per mettere a fuoco le prove, deve usare larotella macrometrica e poi la rotella micrometrica per regolare e ottenere una visione perfetta delle prove. Quando le prove sono messe a fuoco perfettamente, si cambiano gli obiettivi fino a trovare l'ingrandimento di cui abbiamo bisogno. E per ottenere un'osservazione perfetta, si può regolare con il diaframma la fonte di luce incorporata ai microscopi, fino ad ottenere l'illuminazione adeguata per l'osservazione.

Microscopi a luce riflessa
Questi microscopi si usano soprattutto per osservare preparati trasparenti e liquidi. L'ambito d'uso sono per esempio l'analisi del sangue, cellule, prove su piante. I microscopi classici a luce riflessa hanno una distanza di lavoro minima, sotto i 4 mm. Per questo, tale classe di microscopi sono adeguati per preparati molto fini.

Nell'immagine superiore si può osservare una cellula che è stata colorata per la sua osservazione mediante microscopio.

I preparati si pongono sopra il porta-campione e si coprono con con il copri-campione. I microscopi a luce riflessa si offrono di solito con molti ingrandimenti (da 40 fino a oltre 1000 ingrandimenti). In lavori con 1000 ingrandimenti è necessario mettere una goccia d'olio da immersione per chiudere lo spazio d'aria tra il porta-campione e il copri-campione. Immagini fino a 400 ingrandimenti si possono vedere con qualsiasi strumento senza la necessità di nessuna tecnica speciale. Con il cambio degli oculari si può incrementare gli ingrandimenti dei microscopi a luce riflessa.

I microscopi sono strumenti che permettono di osservare oggetti che sono troppo piccoli per essere visto a prima vista. Il più comune di essi è il microscopio ottico che questo basato in lenti ottiche.

Differenti tipi di microscopi.

- Microscopi semplici: sono quelli che usano solo una lente di ingrandimento (come per esempio una lente da lettura).

- Microscopi composti: sono quelli composti da una insieme di lenti, disposte in tal modo che possano aumentare l'immagine che si sta osservando (microscopi ottici).

- Microscopi a luce ultravioletta: l'immagine di questo tipo di microscopi dipende dall'assorbimento della luce da parte delle molecole della prova. Il suo funzionamento non è molto differente dal funzionamento di uno spettrofotometro ma i risultati sono registrati in fotografie. Un altro punto importante è che non si può osservare direttamente attraverso l'oculare perchè la luce ultravioleta può danneggiare la retina.

- Microscopi elettronici: sono i microscopi che usano elettroni invece della luce visibile (fotoni) per formare immagini di piccoli oggetti. Questo tipo di microscopi aumentano la velocità degli elettroni per ottenere una lunghezza d'onda più corta e una risoluzione maggiore (gli elettroni hanno una  lunghezza d'onda abbastanza inferiore di quella della luce   visibile, e pertanto possono disgregare strutture molto piccole) conseguendo con questo una capacità di ingrandimento fino a 500.000 ingrandimenti in comparazione con altri tipi di microscopi ottici. Le immagini originali ottenute sono in bianco e nero perchè si usano elettroni invece della luce. Il fascio elettronico si produce mediante un catodo di Volframio.

- Microscopi elettronici a trasmissione: emettono un fascio di elettroni verso la prova che si vuole ingrandire, nella quale parte di questi elettroni rimbalzano o vengono assorbiti dalla prova e altri l'attraversano formando un'immagine ingrandita, per cui è meglio che le prove abbiano strati più sottili per poterle ingrandire al meglio. Questo tipo di microscopi possono ingrandire la prova fino a un milione di vilte la sua dimensione reale.

- Microscopi elettronici da scanning: la prova si riveste con uno strato sottile di metalli e si effettua uno scanning di elettroni, dove un rilevatore misura la quantità degli elettroni che emette l'intensità della prova, per cui è possibile mostrare figure a tre dimensioni con una grande risoluzione, e proittare l'immagine della prova aun televisore (materiali metallici e organici).

- Microscopi a sonda da scanning: questo tipo di microscopi sono provvisti di un trasmettitore nella lente e susano una sonda che percorre la superficie della prova che si vuole studiare.

- Microscopi a fluorescienza: si usano per rilevare molecole fluorescenti naturali, como per esempio la vitamina A che emette luche a lunghezza d'onda dentro le spettro visibile quando si trova espota alla luce ultravioletta, o per rilevare una fluorescienza aggiunta, como nella rilevazione di anticorpi.

Il colore verde delle foglie delle piante, clorofilla, con l'eccitazione di forma naturale con luce di onda breve fluorece in luce intensiva rossa. Per l'osservazione di questa fluorescenza primaria coi microscopi non è necessario nessuna preparazione. In una fluorescenza secondaria si segnano gli oggetti che non fluorecen con un colorante fluorescente. Un colorante fluorescente conosciuto è per esempio Acridinorange che con l'eccitazione del nucleo della cellula con luce azzurra, mostra una fluorescenza verde. Poiché la fluorescenza si prodursi solo con la preparazione del colorante fluorescente, si parla anche di fluorescenza indotta.

In questa immagine può vedersi un'altra dimostrazione che non è stato trattata poiché di per se questa dimostrazione è fluorescente, per quello che non seria necessario realizzare una preparazione previa di tingitura per osservarla attraverso i microscopi.


Nella fluorescenza immune si accoppia un colorante fluorescente (quasi sempre FITC = Fluorescein-iso-thio-cyanat) con un anticorpo. Questi anticorpi possono produrrsi di forma molto specifica per determinate strutture biologiche. L'unione del colorante si trasmette praticamente attraverso l'anticorpo. Queste colorazioni sono eccessivamente selettive, tuttavia, non tanto intensive come nella fluorescenza secondaria tradizionale.

Cambiamento in microscopi ad obiettivi maggiori
Situi le cellule della sua dimostrazione che desidera osservare con più aumenti nel centro dell'immagine, affinché quando cambi l'obiettivo la trovi nuovamente. Cambi l'obiettivo il microscopio muovendo il rimescolare. Succede quasi sempre che la nuova immagine è nitida. L'accomodamento della nitidezza l'ottiene mediante l'accomodamento micrometrico. Segua lo stesso procedimento per mettere ancora un obiettivo con più aumenti.

A tenere in conto lavorando con grandi aumenti
Lavorando con grandi aumenti il diaframma dei microscopi non devono essere troppo chiuso, perché questo può produrre che si vedano linee doppie e l'immagine non sia nitida. In quello caso deve aprire più il diaframma. In caso che il diaframma fosse aperto del tutto, l'immagine può apparire di forma debole, fino al punto che non possa riconoscersi quasi niente. In quello caso dovrà chiudere un po' il diaframma. Se dopo avere effettuato un accomodamento corretto continua ad avere un'immagine debole, probabilmente il problema sia che l'oculare o l'obiettivo dei microscopi stia sporco. In quello caso dovrà pulire le lenti corrispondenti.

- Microscopi a forza atomica: questi modelli di microscopi hanno le caratteristiche simili ai microscopi di effetti tunnel anche rispetto alla risoluzione, ma servono per materiali che non sono conduttori e nei quali la punta si trova in contatto con la prova da studiare e rileva gli effetti delle forze atomiche.

- Microscopio petrografico: si usano per identificare e stimare quantitativamente i componenti minerali tanto di rocce ignee come di quelle metamorfiche, e sono dotati di un dispositivo per polarizzare la luce che passa attraverso la prova esaminata.

- Microscopi a effetto tunnel: questi microscopi hanno punta molto affilata all'estremità e alla sua estrimità c'è solo un atomo. Si posiziona la unta dell'ago sulmateriale e si avvicina fino a una distanza di 1 nanaometro, e una corrente elettrica leggera genera una differenza di potenziale di 1 volt. Percorrendo la superficie della prova, l'ago riproduce la topografia atomica della prova.

- Microscopi in campo oscuro: nell obiettivo di questo tipo di microscopi si riceve la luce dispersa o rifrattata dalle struttura della prova, per cui è dotato di un condensatore speciale che illumina la prova con una luce molto forte indiretta.

- Microscopi a contrato di fase: è molto utile per l'osservazione delle cellule vive e per osservare cellule senza coloritura.

- Microscopi a uce polarizzata: è una modifica dei microscopi ottici e contengono un filtro polarizzante chiamato polarizatore tra la fonte di luce e la prova, e si ubica un secondo polarizzatore denominato analizzatore tra l'obiettivo e l'osservatore.

- Microscopi confocale: si usa un'illuminazione mediante un raggio laser, il quale fa uno scanning della prova per tutto il volume di questa, creando molte immagini bidimensionali. Questo metodo ha il vantaggio che si possono prendere immagini della prova in sezioni molto piccole.

- Microscopi virtuali: è un progetto che è stato creato per realizzare studi sul comporatmento di organismi microscopici, in indagini forensi, ...

- Microscopi da antimateria: questi microscopi sono basati su un'antiparticella degli elettroni, si denominano positroni, e possono dara immagini di alta qualità dei difetti nelle superfici di semiconduttori.

- Microscopi monoculari, binoculari e trinoculari

I microscopi monoculari sono i più economici per introdursisi nel mondo della microscopia. Non perde solo visibilità a causa di usare un obiettivo. Per una visualizzazione prolungata e più rilassata conviene lavorare coi microscopi binoculari. Usando entrambi gli occhi, la vista è più rilassata per un spazio di tempo prolungato.

I microscopi binoculari hanno, oltre ad elementi normalizzati, una disposizione di prismi più complessa ed un'illuminazione più potente.

I microscopi trinoculari con la possibilità di collegare una camera e lavorare anche con correzione di diottrie fino a 5. L'illuminazione delle prove, in questi microscopi, si effettua mediante luce trasmessa, usando una potente lampadina. La combinazione di precisione e robusta meccanica, convertono questi microscopi da laboratorio in una strumentazione ideale per uso quotidiano.

Per applicazioni che richiedono la memorizzazione delle immagini, esistono micriscopi trioculari. Si tratta di microscopi binoculari con un tubo supplementare. Questo consente di posizionare una camera USB che registra le immagini. Le immagini registrare si possono trasmettere poi a un PC o portatile. Ha anche la possibilità di collegare un micro oculare ai microscopi binoculari. Questo micro oculare si colloca semplicemente in uno degli oculari dei microscopi. Il micro oculare le offre la possibilità di trasformare in modo economico i microscopi in video microscopi.
